Простая кофеварка своими руками

Интересная по своей форме и идее кофеварка может быть изготовлена собственноручно. Себестоимость ее мала. Делается она не сложно и выглядит очень оригинально.

Чтобы сделать простую кофеварку своими руками, подготовьте:

медные трубки, 0,5 дюйма, длиной 12 см;

медные T-образные фитинги – 2 шт.;

медные локтевые фитинги – 3 шт.;

медные заглушки – 2 шт.;

фильтры для кофе;

труборез или ножовку по металлу;

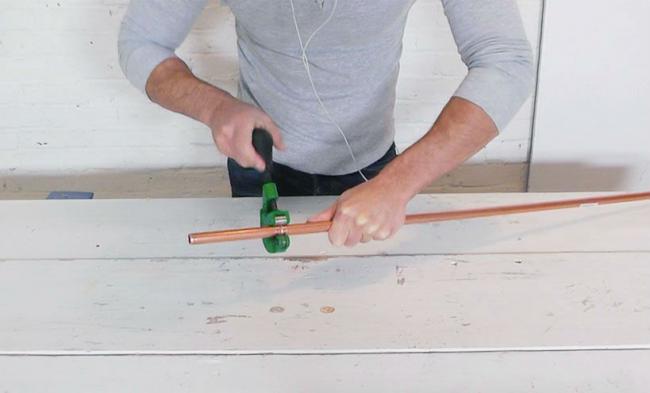

Шаг 1. Для начала вам нужно будет разрезать медные трубки на части. Их длина будет зависеть от высоты вашей самодельной кофеварки. Определяя высоту и ширину изделия, исходите из габаритов, имеющихся у вас дома чашек. После расчетов, приступите непосредственно к резке. Медь режется очень легко. Вам достаточно будет наметить труборезом или ножовкой линию среза. После этого обмотайте медную трубку куском ткани, зажмите плоскогубцами и отломите. Ткань нужна, чтобы не оцарапать инструментом поверхность трубки. Всего нужно будет шесть частей.

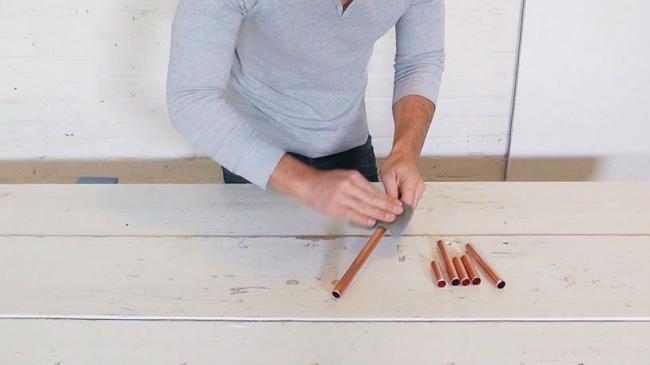

Шаг 2. Сами трубки после резки очистите от мелкой пыли, и натрите жестким войлоком.

Шаг 3. Места срезов трубок зашкурьте наждачной бумагой. Это нужно будет для лучшей сцепки деталей при склеивании их смолой. Обрабатывайте наждачной бумагой только те участки трубы, которые в итоге скроются под фитингами.

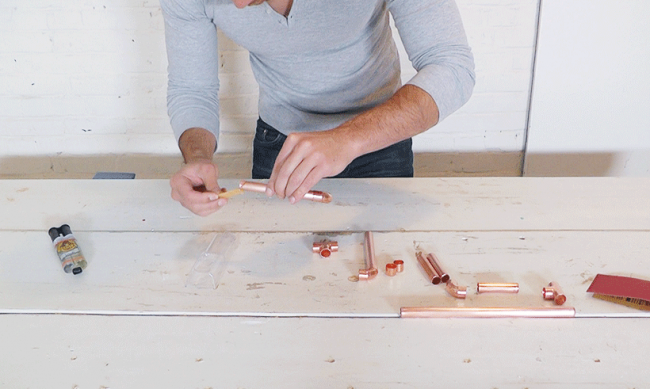

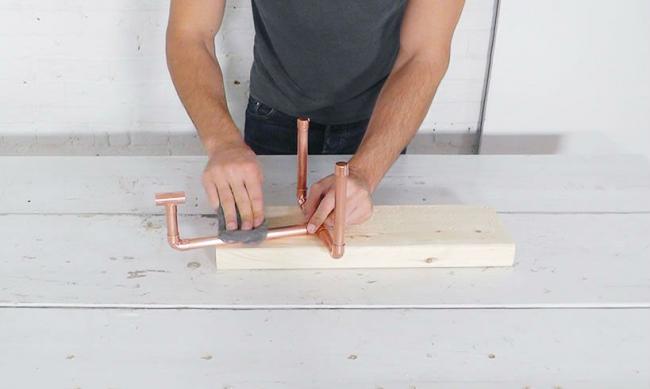

Шаг 4. Соберите всю конструкцию кофеварки по частям. Склеивайте заглушки и фитинги с трубками при помощи эпоксидного клея. Каждую из частей крепко удерживайте, пока смола не начнет схватываться. Итог должен выглядеть как на фото.

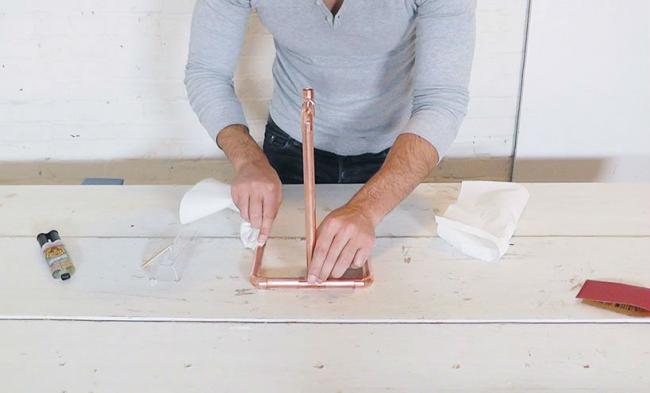

Шаг 5. Излишки эпоксидной смолы, которая выступила за соединительные фитинги и за заглушки вытрите сухой тряпкой. Еще раз обработайте и натрите поверхность чайника жестким войлоком.

Шаг 6. В верхний Т-фитинг вставьте стеклянную воронку. В нее опустите фильтр для кофе. Последний может быть больше чем сама воронка, и для более аккуратного вида, можете обрезать его.

Теперь можете использовать оригинальную кофеварку по назначению. Подставьте под воронку чашку. В фильтр засыпьте кофе и залейте его горячей водой. Готово!

Кофеварка своими руками. Пошаговая инструкция (фото+видео)

Приспособления Кемекс — это простой способ заварить кофе, который по своим вкусовым качествам ничем не отличается, от того, что можно получить в кофе-машине. В дополнение ко всему его легко чистить — как только вы заварили чашку кофе, все, что вам нужно сделать, это выбросить фильтр и положить стеклянную воронку в посудомоечную машину. Главная особенность нашей кофеварки в том, что медные трубки соединяются между собой эпоксидной смолой, поэтому паяльное оборудование и специальные навыки не требуются. Медная труба может быть разрезана труборезом, что делает нашу кофеварку возможной без единого электроинструмента. Плюс — это еще и отличный элемент декора для вашей кухни в стиле лофт.

Кофеварка своими руками необходимые материалы:

• 60 сантиметров медной ½ дюймовой трубы.
• два тройника, три локтевых фитинга и две заглушки (убедитесь, что фитинги имеют нужный диаметр для выбранной медной трубы).
• 1 стеклянная воронка, 100 мм
• двухкомпонентная эпоксидная смола
• кофейные фильтры кемекс
• наждачная бумага
• тряпка

Инструменты:

• труборез

Инструкция:

1. Разрежьте медную трубу на шесть частей с помощью трубореза. Вы можете сделать кофеварку такой большой или маленькой, как вы хотите. Просто не забудьте перед тем как нарезать трубки измерить высоту чашки и высоту воронки. Мы сделали вертикальную часть 25 см длиной. Другие части предназначены для поддержки, и точная длина не важна.
2. После резки очистите трубки от пыли.
3. Проверьте соответствие фитингов. Зашкурьте наждачной бумагой часть трубы, которая будет вставляться в фитинги. Это гарантирует более крепкое соединение.
4. Смешайте эпоксидную смолу в соответствии с рекомендациями производителя и нанесите на концы трубы.
5. Используйте тряпку для удаления эпоксидной смолы, которая может быть выдавлена ​​во время сборки.
6. После того как эпоксидная смола засохнет, выполните окончательную очистку и полировку своей конструкции.
7. Установите стеклянную воронку.
8. Кофеварка готова! Теперь вы можете приготовить чашечку кофе!

Медная труба очень легко режется и не требует электроинструментов. Для более крепкого сцепления можно использовать плоскогубцы, но убедитесь, что вы не поцарапаете медь. Для этого, прежде чем зажимать, просто оберните ее тряпкой.

Мы использовали двухкомпонентную эпоксидную смолу для крепления медных труб. Соединение с помощью пайки будет прочнее, но сложнее и требует дополнительных инструментов.

Кофеварка своими руками видео:

Простая кофеварка из медных трубок своими руками

Замечательная идея для любителей кофе. В этом мастер-классе показано, как можно сделать оригинальную кофеварку своими руками в домашних условиях при минимальных затратах.

Для начало посмотрим авторское видео:

Необходимые материалы и инструменты:
– медные трубки, 0,5 дюйма, длиной 12 см
– медные T-образные фитинги – 2 шт
– медные локтевые фитинги – 3 шт
– медные заглушки – 2 шт
– эпоксидная смола
– стеклянная воронка
– фильтры для кофе
– ножницы
– труборез
– плоскогубцы
– кусок ткани
– войлок
– наждачная бумага.

Подробное описание изготовления:

Шаг 1: Для начало нам необходимо разрезать трубки на части. Длина труб кофеварки завит от высоты ваших кружек. Чтобы разрезать медную трубку, достаточно наметить труборезом линию среза.

Шаг 2: После обрезки трубки отчищаем от мелкой пыли жестким войлоком.

Шаг 3: Далее концы трубок необходимо зашкурить наждачной бумагой. Зашкурить нужно только те участки, которые должны скрыться под фитингами.

Шаг 4: Собираем всю конструкцию кофеварки по частям. С помощью эпоксидной смолы склеиваем заглушки и фитинги с трубками.

Шаг 5: После сборки, излишки эпоксидной смолы вытираем сухой тряпкой.

Шаг 6: Затем еще раз обрабатываем поверхность жестким войлоком.

Шаг 7: В верхний Т-фитинг вставляем стеклянную воронку. В воронку опускаем фильтр для кофе .

Карманная эспрессо-кофеварка своими руками

Многие любят эспрессо, но без дорогостоящей кофе-машины его не приготовишь. И, наверное, мало кому приходило в голову, что такой, казалось бы, сложный бытовой прибор можно сделать самому из подручных материалов. Давайте сначала разберемся с теорией и растолкуем основные понятия.

Что такое эспрессо?

Какие требования предъявляются к нашей карманной эспрессо-кофемашине?

• Эспрессо-кофеварка должна помещаться в карман джинсов;
• Для изготовления кофе-машины должны использоваться простые, не дефицитные материалы;
• Используемые в проекте инструменты должны быть простыми и общедоступными;
• Все узлы должны быть собраны в одном корпусе;
• Эспрессо-кофемашина должна быть малозатратной.

Материалы и инструменты для изготовления эспрессо-кофемашины

• Две заглушки диаметром 1″;
• Четыре заглушки диаметром 1/2″;
• Одна трубка диаметром 1/2″ длиной 75 мм;
• 3 фитинга диаметром 1/2″ (два из них пойдут на изготовление фильтров);
• Один фитинг диаметром 1″;
• Переходник с 1 на 1/2″ (1″ – папа). Переходник будет использован для изготовления заварника;
• Переходник с 1 на 1/2″ (1″ – мама). Переходник будет использован для изготовления бойлера.
• Одна медная трубка диаметром 1/4″ длиной около 100 мм.

• 6-миллиметровый болт длиной 75 мм;
• 6-миллиметровая барашковая гайка;

Для нагревателя: маленький болт и гайка. Диаметр болта должен быть меньше диаметра 1/4 дюймовой медной трубки. Длина болта около 12 мм.

• Две резиновые прокладки диаметром 1″;
• Два резиновых уплотнительных кольца, которые используются на смесителях. Кольца нужны для уплотнения заливного отверстия и отверстия под барашковой гайкой;
• 10-кубовый шприц;
• Небольшая дощечка.

• Дрель;
• Ножовка;
• Паяльник;
• Наждачная бумага №150;
• Кусачки;
• Плоскогубцы;
• Молоток;
• Сверла (диаметр 6, 3 и 1.5 мм);
• Несколько небольших гвоздей.

Технология изготовления кофе-машины

1. Бойлер

Просверлите 4 отверстия в переходнике с 1 на 1/2 дюйма. Вставьте 1/2-дюймовую трубку в переходник и запаяйте.

2. Бойлер (часть 2)

• Возьмите трубку диаметром 1/4 дюйма и на расстоянии около 25 мм от одного края сделайте V-образный пропил;

• Согните трубку в месте пропила под прямым углом;

• Запаяйте место сгиба;
• Молотком расплющите длинный конец трубки;

• В нижней части расплющенного края вырежьте небольшую зазубрину.

3. Бойлер (часть 3)

• Соберите детали, показанные на фото, убедитесь, что все части хорошо подогнаны;

• Спаяйте все вместе (не забудьте параллельно трубке подачи воды впаять гайку).

4. Спиртовая горелка

5. Спиртовая горелка (часть 2)

• Изготовьте все части горелки, основываясь на чертеже, приведенном в предыдущем пункте;
• В деревянной доске просверлите отверстие диаметром 6 мм и глубиной 12 мм. Эта дощечка станет кондуктором, облегчающим обработку медных трубок;
• Вставьте 1/4-дюймовую трубку в кондуктор и выпилите 4 канавки;
• Подгоните и спаяйте трубку, в которую будет вставляться шприц с трубкой, которая будет подавать испарения спирта в горелку;

• Вставьте топливную трубку в нагреватель и запаяйте нижнюю часть нагревателя;

• Запаяйте верхнюю часть нагревателя;

• После того как вставите испарительную трубку на место, прикрутите к ней что-то на подобие газовой горелки, изготовленной из трубки с отверстиями, шайбы и болта.

6. Горелка (часть 3)

• Осторожно отпилите иглу шприца до желаемой длины, не используйте для этого кусачки, иначе отверстие внутри иглы сплющится;

• Вставьте шприц в трубку-держатель и уплотните его;

• Верхнюю часть шприца заклейте изолентой.

7. Заварник

8. Заварник (часть 2)

• Приготовьте все детали заварника в соответствии с чертежом;
• Распилите вдоль один фитинг и распрямите его молотком.

• Расплющивайте медную пластину до тех пор, пока она не станет толщиной с иголку;
• Из получившейся пластины выпилите кружок, помещающийся внутрь 1-дюймовой заглушки;

• Вырежьте еще один кружок, соответствующий наружному диаметру 1/2-дюймовой заглушки;

9. Заварник (часть 3)

• Положите кружки на деревянную доску и с помощью маленького гвоздя сделайте на них множество бугорков;

• Потрите кружки бугорками о наждачную бумагу. Трите до тех пор, пока на вершинах всех бугорков не образуется по маленькому отверстию.

10. Заварник (часть 4)

• Впаяйте меньший медный фильтр в переходник;

• К переходнику припаяйте 1/2-дюймовую заглушку;

• Обрежьте выходящую из бойлера трубку подачи воды так, чтобы она совпадала по форме с дюймовой заглушкой;
• Запаяйте стык между трубкой и заглушкой;
• От дюймового шланга отрежьте кольцо высотой около 6 мм.

• Вставьте кольцо в верхнюю часть заварника;
• Установите дюймовый медный фильтр;
• Установите дюймовую прокладку, которая зафиксирует фильтр на месте.
