Настоящий мини-багги своими руками

Особенности мини-багги

Если вы впервые слышите о мини-багги, то следует кое-что прояснить. Мини-багги – это вид транспортных средств без кузова. Их основным предназначением является езда по автокроссам из гравия и грунта. Несмотря на свои небольшие габариты, мини-багги может развить довольно высокую скорость и передвигаться не только по ровным трассам, но и по пересечённой местности.

Особенности

Мини-багги очень мобилен и компактен. Обычно вес машины не превышает 300 кг. Достигается это за счёт полного удаления кузова, после чего остаются только колёса, рама, двигатель и водительское место. Это средство передвижения довольно маленькое и рассчитано, как правило, на одного человека.

Именно за счёт своего небольшого веса мини-багги может развивать довольно приличные скорости. И это с учётом того, что на большинстве из них стоит мотор от мотоцикла, а также есть самодельные варианты с мотором даже от бензокосы.

Кроме того, можно сказать, что мини-багги чаще всего являются самодельными передвижными устройствами. На данный момент существует ряд фирм, занимающихся полноценным выпуском подобного рода транспорта, однако подавляющее большинство технических умельцев предпочитает создавать их самостоятельно. Одной из причин такого обстоятельства является экономия средств. При этом стоит отметить факт, что покупной мини-багги обычно куда мощнее самодельных. На такой мини-машинке можно кататься по любой пересечённой местности, а отдельные модели могут даже ездить по скалам не хуже, чем настоящий джип.

Но здесь многое зависит от мастера, решившего заняться созданием баги, а также от материалов, которые он для этого использует.

Как сделать своими руками?

Найти сейчас чертежи для создания мини-багги в интернете не является проблемой. Умельцы со всей страны предлагают различные варианты того, как можно создать мини-багги из скопившегося в гараже технического хлама.

Можно найти кучу разных моделей багги: с двигателем от мотоцикла, с бензобаком от бензопилы, а также более серьёзные варианты с двигателем от малогабаритного автомобиля и размерами под стать двигателю.

Хотя двигатель – не самая главная проблема при создании мини-багги, так как его берут уже готовым. Труднее всего дело обстоит с рамой авто: её приходится чаще всего делать с нуля.

Для создания рамы обычно берут профильные трубы и сваривают их так, чтобы вышел каркас. Помимо самой рамы, нужно будет позаботиться о ступицах под тормозной диск, креплениях для двигателя, рулевой тяге и кресле. И это только начало.

После этого нужно будет установить руль, тормоза, двигатель, коробку передач и объединить все в работающую систему. Такая работа не составит сложностей для человека, который хорошо разбирается во внутреннем устройстве машин, однако для новичка просто схемы может не хватить. Особенно в тех случаях, если собирать придётся что-то похожее на схему, ведь вряд ли у мастера и автора идеи будут в наличии одинаковые детали.

Советы

Если вы всё же решились сделать багги своими руками, то позвольте дать несколько советов, о которых забывают мастера из интернета.

Не забывайте о безопасности. Любой двигатель требует к себе осторожного обращения. В случае аварии он может загореться или даже взорваться. А в мини-багги он находится в непосредственной близости от водителя. Поэтому позаботьтесь хотя бы какой-то защитой между вами и мотором. В профессиональных машинах, например, за креслом водителя устанавливают огнеупорную панель.
Как гласят государственные требования безопасности и правила КиТТ, на багги нельзя устанавливать протекторы с повреждением или восстановленным рисунком, покрышки от сельскохозяйственных машин, а также любые противоскользящие средства. Если вас заметят на таком багги, то штрафа избежать не удастся. А ещё нужно установить на багги габаритные и стоп-огни.
Из-за отсутствия кузова ремни безопасности в багги – жизненно необходимая деталь. Для безопасной езды должны быть установлены два ремня с креплениями в четырёх точках. Ещё рекомендуется надевать шлем во время езды.

Помните: когда вы создаёте транспортное средство своими руками, вся ответственность за него лежит целиком на вас.

Как сделать мини-багги своими руками, смотрите в видео.

Запрещено использование любых материалов без нашего предварительного письменного согласия.

САМОДЕЛКИН ДРУГ

Самодельный багги для подростка

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Читать еще: Столик на роликах своими руками

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

ДВС бензиновый от мотоблока «Садко»
редуктор
передние колеса от скутера
задние колеса мотороллер «Тулица»
труба 22х1.5 мм
ведомая звездочка от мотоцикла
задняя ось
корпусные подшипники
амортизаторы 4 шт

Инструменты

сварочный аппарат
дрель
трубогиб
УШМ (болгарка)
набор гаечных ключей
измерительный и слесарный инструмент
умелые руки и светлая голова

Пошаговые фото сборки багги своими руками. Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении. Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица» ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже) Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер Передние скутер ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику. Шкив 3 ручья Глушитель самодельный Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла. Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска. В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось.. Как вы видите установлены А-образные рычаги. Передняя подвеска. Дифференциал и полуоси. Дисковые тормоза. Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Мини-Багги своими руками

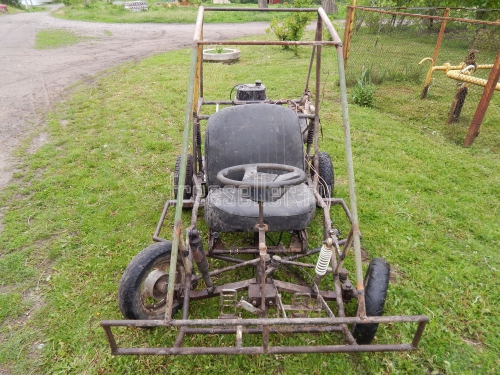

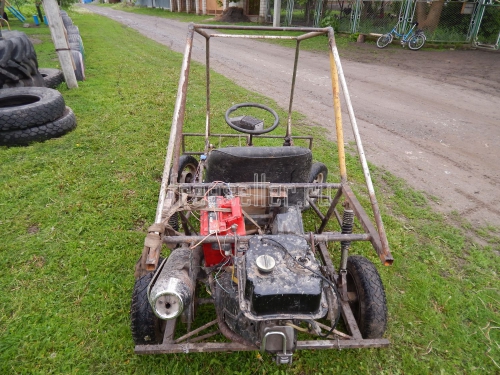

Такое мини-багги сделал мой брат своему сыну своими руками.

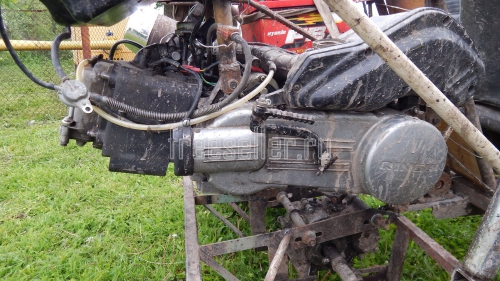

Идея постройки давно уже зрела в голове, но всё руки не доходили. А тут как раз дома стоял разобранный 4Т китайский скутер с двигателем 125 см 3 . Как раз этот двигатель и стал сердцем багги.

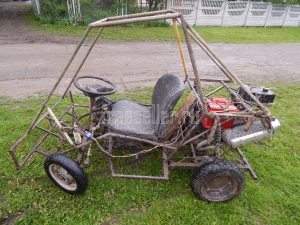

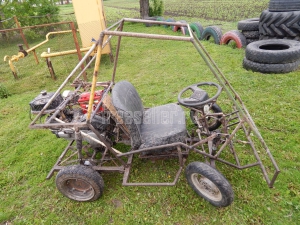

Рама багги сварена из труб разного сечения и профиля, в основном это круглые водопроводные трубы. Все колёса имеют размер 10 дюймов.

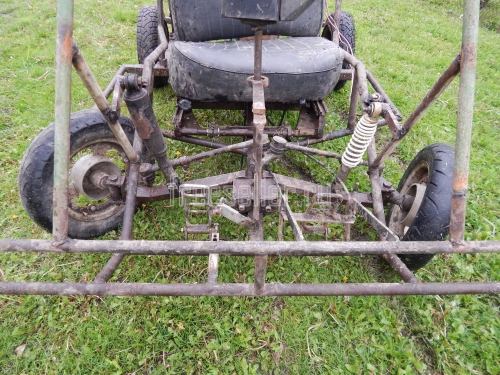

Передняя подвеска независимая маятниковая, по одному рычагу и амортизатору с каждой стороны.

Рулевое управление организовано на прямую, без рулевой рейки или колонки, как у карта, из-за этого управлять немного тяжелее. Рулевые тяги от автомобиля ВАЗ 2101, с возможностью регулировки длины.

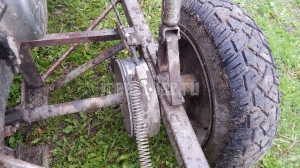

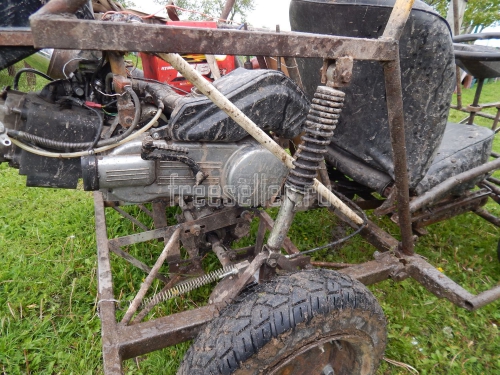

Задняя подвеска маятникового типа и крепится к раме через сайлентблоки. С каждой стороны маятника стоит по одному амортизатору от скутера.

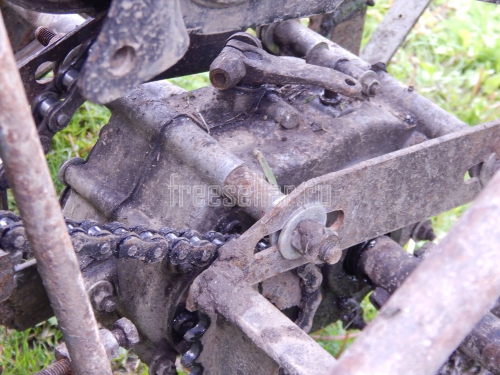

Для того чтобы в багги был дифференциал и задняя передача, был использован мост-редуктор от мотороллера Муравей, в котором есть и дифференциал и реверс.

К мосту крепятся полуоси которые проходят через корпусные подшипники. На конце полуосей крепятся ступицы на гладком соединении без всяких шпонок, а к ним колёсные диски.

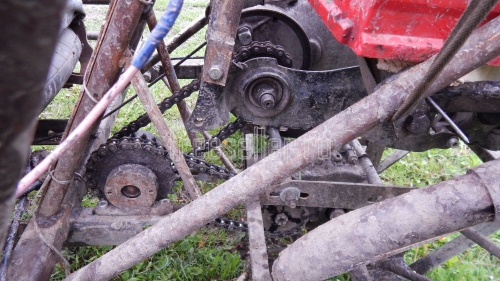

Для того чтобы не нагружать заднюю подвеску и уберечь двигатель от постоянной тряски, двигатель крепится к раме, а привод осуществляется через промежуточный вал, который расположен соосно центру крепления маятника для того чтобы можно было регулировать натяжку цепи.

Тормоза только на задние колёса.

Читать еще: Портативный резак по пенопласту и синтетике своими руками

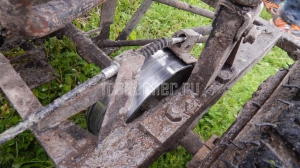

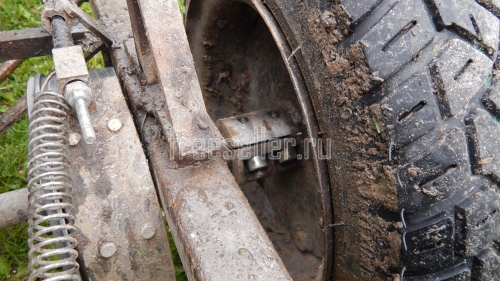

На каждой полуоси крепится тормозной барабан, на который накинута поверх тормозная лента, прикреплённая к полосе металла.

Тормоза приводятся в действие с помощью педали через тросики, взяты от ручника Жигуля, на каждый барабан отдельный тросик. К педали газа от карбюратора идёт тросик.

Бак от того же скутера.

Сидение от автомобиля Запорожец, водительское, и регулируется под любой рост. Максимальная скорость около 50 км/ч.

Багги своими руками или лавочка с мотором

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Читать еще: Магнитные угольники для сварки своими руками

Покупка колес — второй шаг к сборке багги своими руками

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал.

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени.
