Как сделать самодельный мини компрессор своими руками!

Сделай сам

Всем привет! Сегодня я покажу как сделать очень простой мини компрессор своими руками! Компрессор хоть и маленький но при правильной сборке довольно мощный.

И так для него нам понадобится:
-воздушный шарик
-моторчик от 1 до 12 В
-скрепка
-большая крышка от бутылки
-маленькая крышка от бутылки
-дощечка или картонка

Из инструментов нам понадобится
-термоклей
-шило
-шуроповёрт
-ножницы

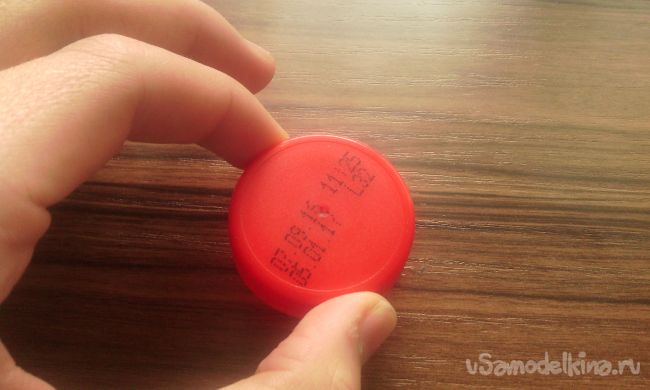

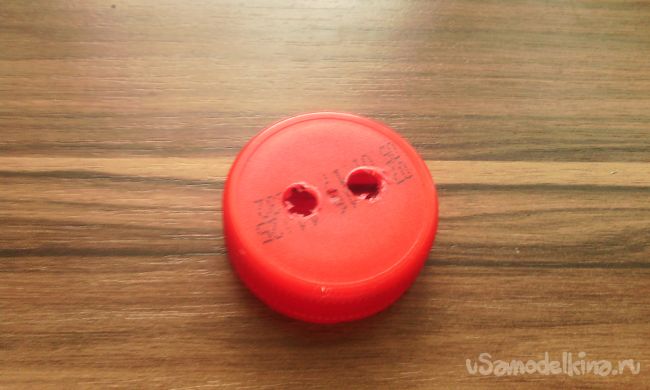

И так для начала нужно в большой крышке сделать 2 отверстия шуроповёртом или дрелью:

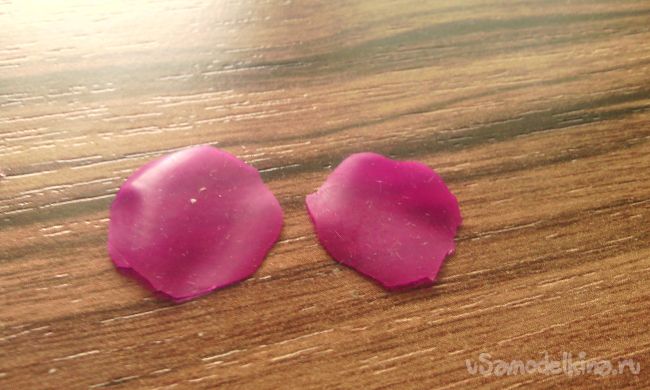

Затем нужно вырезать из шарика два небольших кусочка чуть больше отверстий в крышке:

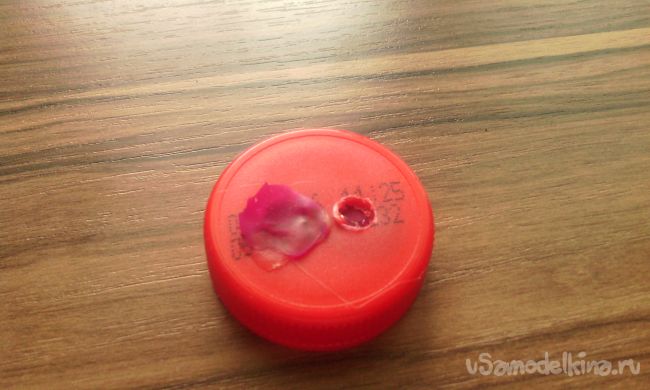

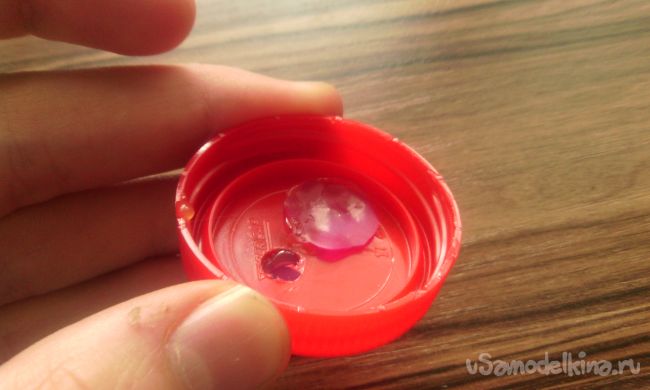

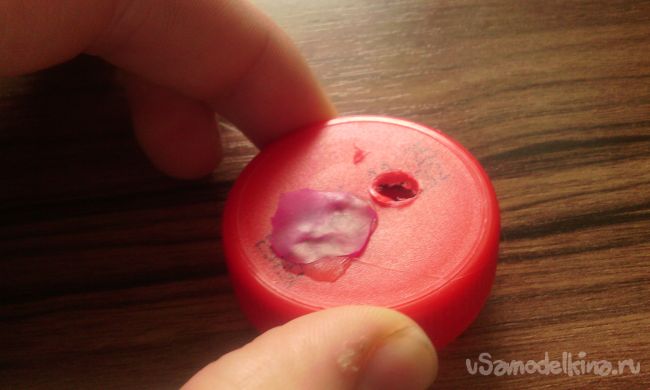

Приклеиваем один кусочек с верху таким образом чтобы он не закрывал часть дырки:

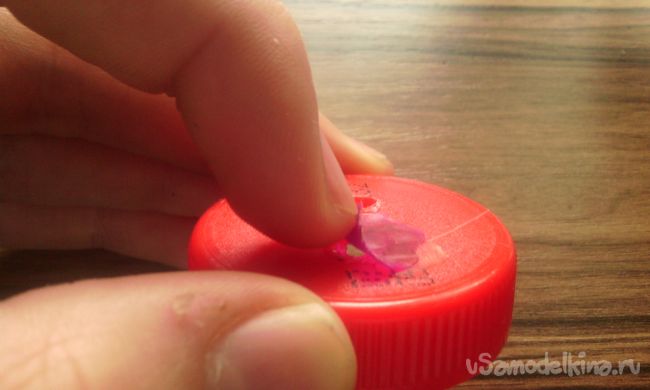

И также с обратной стороны:

Это будет наш обратный клапан:

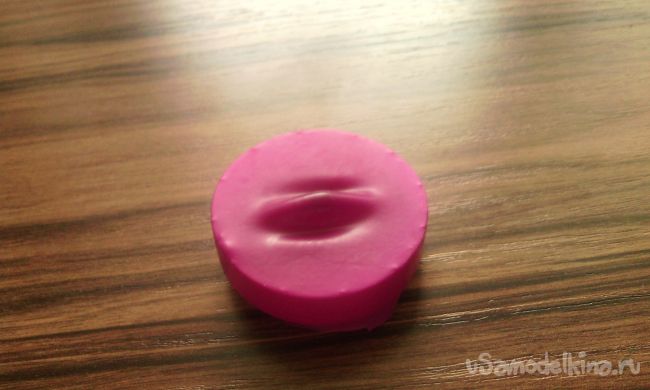

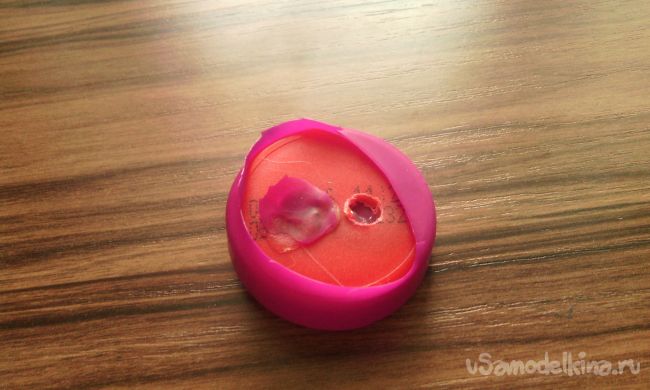

Теперь нужно натянуть воздушный шарик на наш обратный клапан с постой стороны, и крепко зафиксировать клеем или изолентой:

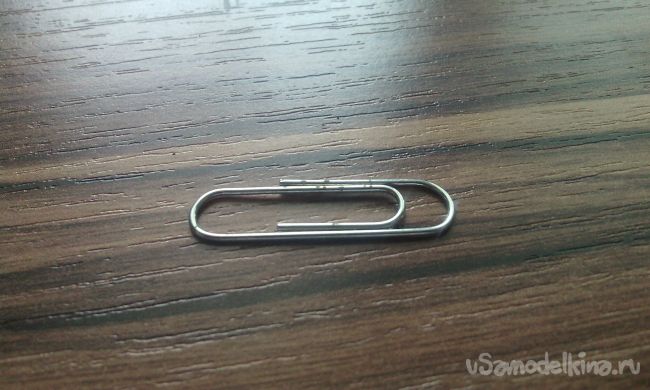

Берём скрепку и разгибаем её:

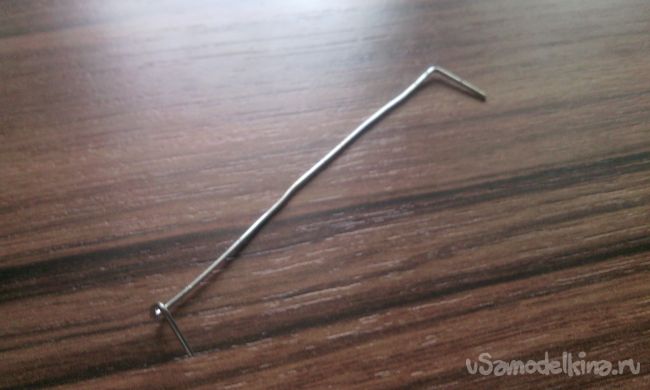

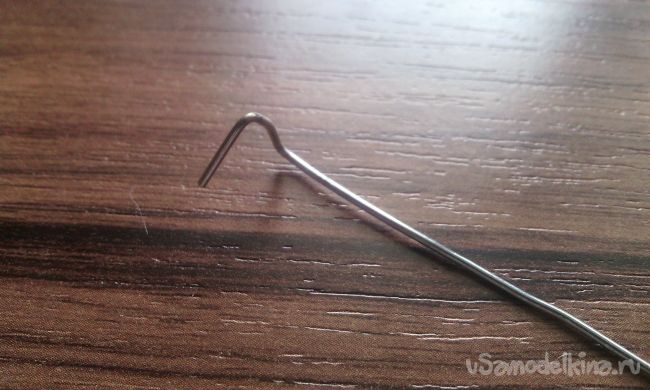

Затем нужно её согнуть так как показано на фото, это будет подобие «коленвала»:

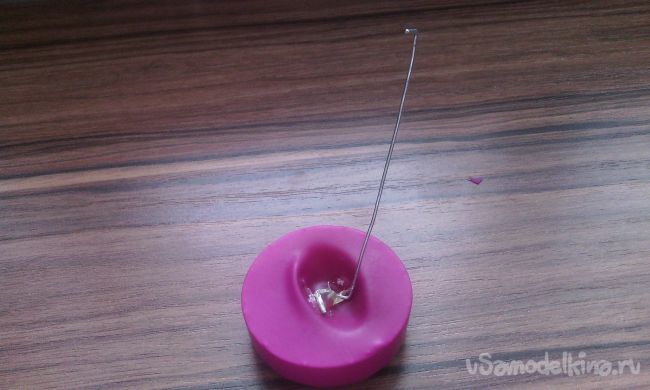

И приклеить к нашей конструкции:

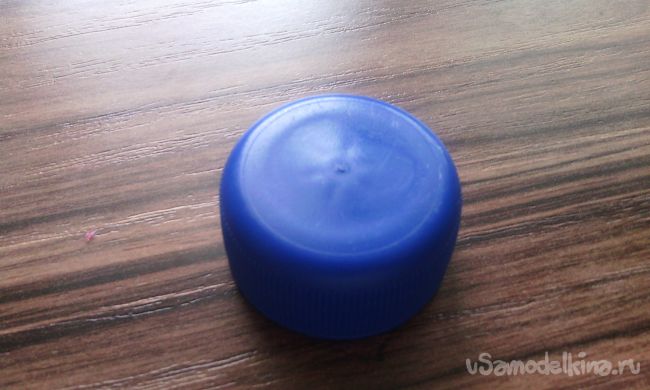

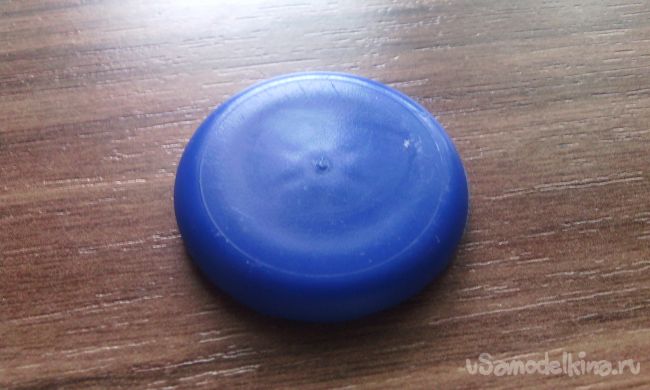

Теперь нужно взять маленькую крышку и с помощью ножа аккуратно отрезать верхнюю часть:

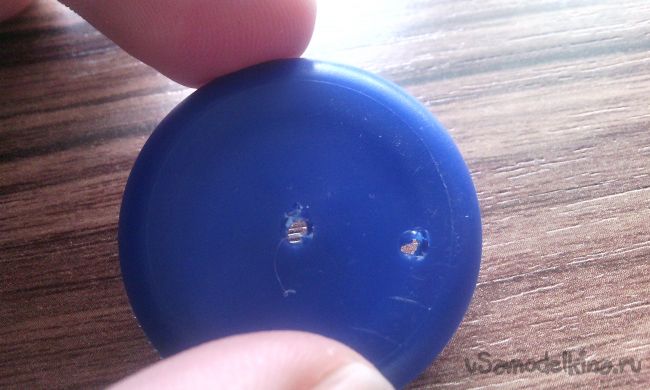

И с помощью нагретого шила или паяльника проделать в ней два отверстия одно для оси двигателя, а другое для закрепления нашего «коленвала»

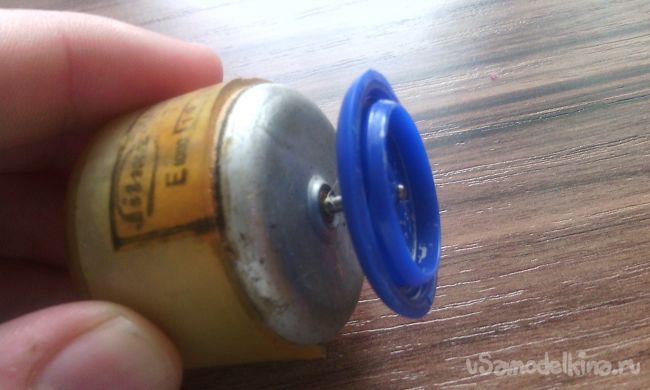

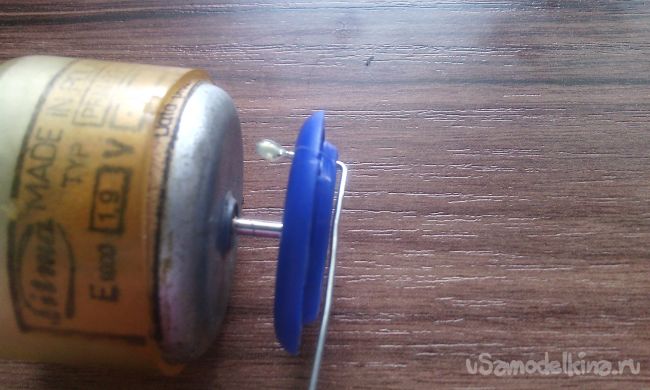

Приклеиваем её к оси двигателя:

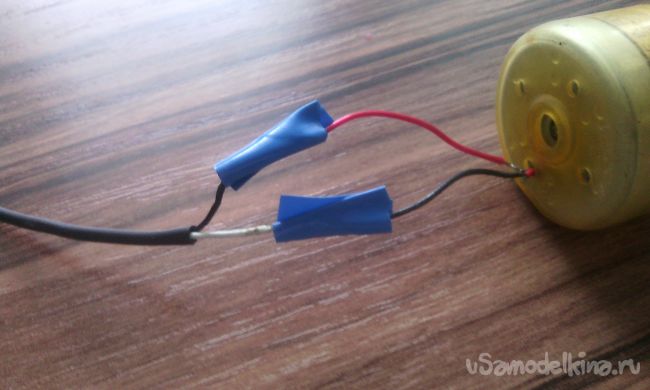

Затем к двигателю припаиваем провода от блока питания и изолируем:

Вставляем «коленвал» и на конец капаем капельку термоклея для того чтобы он не слетал, но клей не должен мешать вращению:

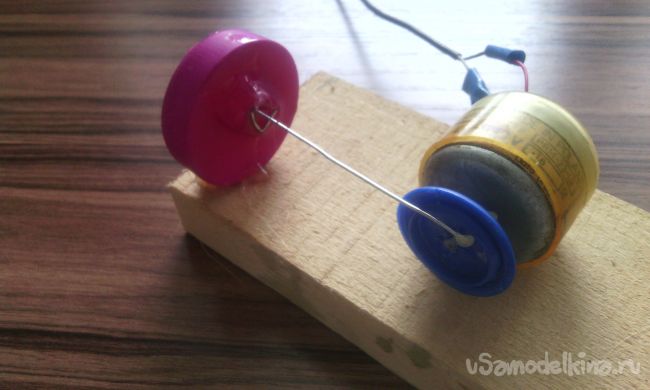

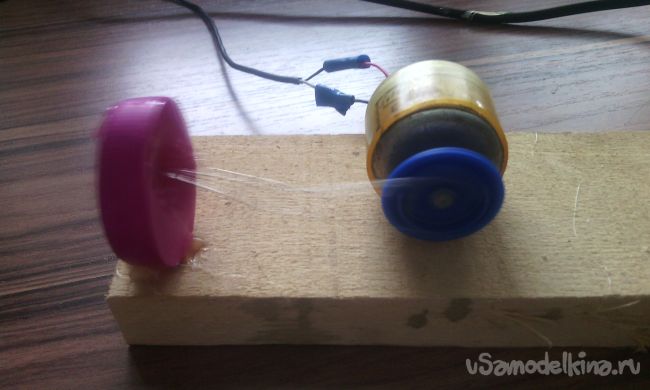

Приклеиваем конструкцию на кусочек дерева или картонку, таким образом чтобы мотор спокойно мог вращать «колен вал»

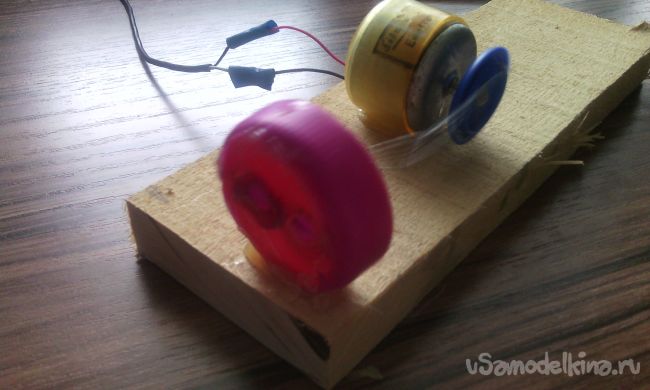

Ну вот и всё наш мини компрессор готов!


Всем спасибо за внимание!

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Простая и красивая повязка на голову — справится даже новичок

Красивая, аккуратная и стильная повязка на голову станет одним из ваших любимых аксессуаров и головных украшений! Ведь её так просто связать, ещё проще — сделать интересный узел. Выбирайте любую пряжу, любого цвета и размера, который вам хочется видеть, и приступайте к вязанию!

На спицы наберите 22 петли (ориентируйтесь также по толщине своей пряжи и по тому, насколько широкую повязку вы хотите сделать).

В этом вязании используется только лицевая петля. Причём, с её же помощью, будем формировать красивый край вязаного изделия.

Переворачиваем вязание. Точно так же снимаем первую петлю, как если бы хотели провязать лицевую. Следующую и остальные петли вяжем лицевыми, включая последнюю. Вяжем таким образом до тех пор, пока длина изделия не будет вас устраивать. Время от времени примеряйте и не забывайте, что платочное вязание хорошо растягивается.

Вот такой красивый и аккуратный край получается этим способом вязания:

Длина изделия должна быть меньше охвата головы, поскольку при таком вязании изделие хорошо растягивается. Ориентируйтесь на охват головы, примеряя будущую повязку по ходу вязания.

Закройте петли последнего ряда любым удобным для вас способом. В конце оставьте нитку подлиннее.

Теперь формируем красивый узел! Это очень просто. Сложите изделие книжкой — загните края и соедините по центру.

Теперь согните оба края, как показано на фото ниже.

И соедините между собой таким образом, вложив один край в другой:

Именно в таком виде изделие нужно соединить, чтобы сделать красивый узел. Возьмите нитку, которую вы оставили в конце вязания, проденьте иголку и свяжите все четыре слоя любым удобным образом. В конце работы оставшиеся нитки спрячьте крючком в изделии.

Выверните изделие наизнанку и примерьте красивую и простую повязку!

Подробнее о том, как связать повязку на голову спицами, смотрите в видео ниже:

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Мини-компрессор своими руками. Руководство по сборке.

degustattor #1 Отправлено 20 ноя 2010 — 12:19

Всем привет. Набралось достаточное количество людей интересующихся данным вопросом, поэтому в этой теме я опишу, как я решил проблему с компрессором под аэрограф.
Многие собирают устройство на базе компрессора от холодильника. Для меня этот вариант был неприемлем как с технической точки зрения, так и с эстетической, да и габариты компрессора собранного по такой схеме меня не устроили. Для экономии места, времени и сил, за основу был выбран автомобильный электронасос.

Шаг №1 «Выбор и покупка насоса».

Этот этап потребует основного денежного вливания, так как насос является ключевым устройством нашего компрессора.

На любом рынке автозапчастей есть достаточно большой ассортимент электронасосов. Какой же выбрать? Естественно нам нужен максимально мощный и дешевый. Признаки хорошего насоса – качество корпуса и габариты. Маленькие пластмассовые «китайцы» однозначно не наш выбор. Таким насосом хорошо накачивать надувные матрасы и велосипедные шины, однако нужный напор воздуха для комфортного распыления краски мы не получим. В маленький корпус не поместится нормальный электродвигатель. Так что выбирать нужно не из самых маленьких и дешевых насосов, но и фирменные супер-пупер девайсы нам не нужны. Оптимальный вариант – насос среднего ценового диапазона, в аккуратно собранном металлическом корпусе.

Читать еще:  Линейка-делитель своими руками


Я купил себе насос «ТОРНАДО» фирмы «Глобус», так как он предназначен для быстрой накачки шин автобусов, грузовиков и обычных легковушек. Так же он собран в качественном металлическом корпусе. В общем оптимальный вариант и с финансовой стороны и с технической.

Шаг №2 «Электропитание»

К этому этапу нужно отнестись со всей серьезностью. Неправильная сборка электрических цепей очень опасна!

Все попавшиеся мне автомобильные электронасосы нормальной мощности (кроме некоторых пластмассовых «китайцев») не комплектовались адаптерами под стандартную сеть на 220V. В комплекте был лишь штекер к гнезду прикуривателя авто. Проблема в том, что для нормальной работы таких устройств нужен достаточно большой «прямой» ток (плюс и минус), при стандартном напряжении в 12V.

Мой насос был заточен под 14 ампер, возможно, некоторые модели требуют и больше. Китайские многофункциональные блоки питания, которыми завалены хозяйственные рынки и магазины, могут дать нам только 1.5 – 2 ампера и поэтому нам не подходят.

Выход достаточно прост – компьютерный блок питания.

Нам пригодится практически любой блок питания от 350 ватт (меньше не пробовал). Первоочередная задача найти такой БП, новый или бу нам без разницы, лишь бы рабочий. Большинство из них имеют два выпрямителя, с одного энергия подается на материнскую плату, с другого на периферийные устройства. Чтобы это проверить посмотрите на наклейку на корпусе своего БП, на ней среди прочего текста должна быть (но не обязательно) строчка похожего содержания: 12V 12А AC + 5A AC. Это значит, что первая цепь выдает 12 ампер, а вторая 5.

Мы знаем, что насосу требуется 14А, чтобы выжать их из БП, нам потребуется соединить параллельно первую и вторую цепь. Звучит сложно, но это не так:

1)Берем штекер питания материнки и находим там желтый провод – это «плюс» от первой цепи с 12V и 12А.

Откусываем его от штекера, зачищаем и откладываем в сторону.

2)Берем любой желтый провод из любого жгута питания винчестеров приводов и поступаем с ним, так же как и в первом пункте (откусываем и зачищаем).

Этот провод «плюс» второй цепи с 12V и 5А.

3)Соединяем эти два провода между собой скруткой пайкой и тщательно изолируем.

Готово, мы «запараллелили» две выпрямительные цепи БП. Стоит отметить что «минусы» (землю) обозначающуюся черными проводами соединять не надо, это сделано на заводе внутри БП.
С помощью этих действий, и в зависимости от параметров этих двух цепей вашего БП, на выходе вы получите ток вплоть до 20А. В моем случае вышло 17А – что более чем достаточно.

Следующая наша задача – заставить компьютерный блок питания работать без компьютера.
Делается это просто:

1)Опять берем штекер питания материнки и находим в нем зеленый провод.

Он отвечает за включение вашего ПК. Безжалостно откусываем его от штекера и зачищаем.

2)Далее проделываем то же самое с черным проводом этого же штекера.

Если взять штекер, направить дырочками к себе, так чтобы ряд проводов, где был зеленый оказался сверху, вы увидите что правее бывшего гнезда зеленого провода есть три черных. Откусите один из них. Я рекомендую взять второй или третий по счету от гнезда зеленого.

3)Соедините зеленый и черный провода между собой и тщательно заизолируйте их.

Убедитесь, что кнопка включения БП около гнезда сетевого кабеля стоит в правильном положении (выключена). Если вы все сделали правильно, то при включении БП в розетку через сетевой кабель и нажатии кнопки на его корпусе, вентилятор охлаждения должен закрутиться, это значит, что блок питания включился и нормально работает. Желающие могут проверить гнезда подключения винчестеров приводов с помощью тестера.

Как сделать воздушный компрессор своими руками: варианты конструкций

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

  • манометр (как для насоса, водонагревателя);
  • фильтр для дизеля;
  • фильтр для бензинового мотора;
  • реле давления;
  • тумблер электрический;
  • регулятор давления (редуктор) с манометром;
  • армированный шланг;
  • водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
  • материалы для создания рамы — металлической или деревянной + мебельные колёсики;
  • предохранительный клапан (для сброса избыточного давления);
  • пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

Читать еще:  Клетка для птицы своими руками

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Как сделать компрессор из холодильника

Самодельный компрессор из холодильника наиболее часто используют в паре с аэрографом или пульверизатором, так как он работает почти бесшумно, занимает мало места и создает достаточное давление воздуха. Подойдёт он и для того, чтобы накачивать колёса машины. Далее мы расскажем, как сделать компрессор своими руками.

Материалы и инструменты для самодельного компрессора из холодильника

Компрессор. Мотор из старого холодильника и называется компрессором, он — центральный элемент нашего изделия. Как он выглядит, можно посмотреть на фото: деталях разные модели могут отличатся, но в общем схожи между собой. К компрессору прилагается пусковое реле (чёрная коробочка, присоединённая сбоку), из которого выходит провод питания с вилкой.

Ресивер. Емкость, в которую будет закачиваться воздух компрессором. Здесь возможны варианты: подходит любая плотно закрывающаяся емкость объёмом от 3 до 10 литров из железа или пластмассы. Это может быть пустой огнетушитель, маленькие цистерны, различные ресиверы от грузовых автомобилей, канистры от строительных жидкостей.

Читать еще:  Держатель для пайки своими руками

Шланги. Потребуются три отрезка шланга. Два длиной по 10 см и один — 30-70 см в зависимости от формы ресивера и предполагаемого крепления. Удобно использовать шланги для топлива в автомобиле, так как они будут соединяться с автомобильными фильтрами.

Также потребуется один шланг или трубочка, чтобы соединить готовый самодельный компрессор из холодильника с самим потребителем воздуха. Здесь длина, материал зависит от конкретных нужд. Если вы будете использовать компрессор с аэрографом, то подойдет любой тонкий поливиниловый шланг (или тот, который прилагается к аэрографу). При использовании компрессора на улице лучше поискать шланг потолще.

  • Хомуты. 5 штук, размер 16 или 20 мм.
  • Трубочки. Две штуки — медные или железные, диаметром 6 мм или другим — главное, чтобы налезли шланги.
  • Длиной одна 10 см, вторая 20-50 в зависимости от размера ресивера, подробней далее.
  • Автомобильные топливные фильтры. Один бензиновый, и один дизельный.
  • Манометр (по желанию).
  • Эпоксидная смола, если используется ресивер из пластмассы.
  • Кусок деревянной доски (основа). Размер зависит от размера ресивера и мотора. Они должны разместится на доске рядом.
  • Стальная лента или проволока. Нужна, чтобы закрепить ресивер.
  • Саморезы по дереву.

Инструменты:

  • Острый нож
  • Отвёртка
  • Дрель
  • Плоскогубцы.
  • Пилочка по металлу (не обязательно).

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает — входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней). Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх. Закрепив компрессор, переходим к ресиверу.

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Далее крепим ресивер. Располагаем его на доске-основе рядом с компрессором и крепим железной лентой и саморезами.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол — он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Обслуживание самодельного компрессора из холодильника

Обслуживание компрессора состоит в том, чтобы регулярно менять оба фильтра и сливать собравшееся масло в ресивере. Но главный фактор, влияющий на срок службы компрессора, — это частота замены масла. Первый раз лучше его поменять перед сборкой компрессора. На моторе есть третья запаянная трубочка. Отрезаем от нее запаянный конец и сливаем из него масло, перевернув мотор. Выльется около стакана масла. Теперь шприцом через эту же трубочку заливаем свежее моторное масло, чуть больше того количества, что слили.

После, чтобы не запаивать сливную трубочку, закручиваем в неё болтик подходящего размера. При следующей замене масла просто выкручиваем болтик.
