Как сделать отпугиватель комаров своими руками

Электронный отпугиватель комаров своими руками на Ардуино

В этой инструкции я покажу вам, как создать на основе Ардуино ультразвуковой отпугиватель комаров. Репеллент напоминает по форме экран, который подключается к Ардуино, а частоту его излучения можно легко поменять.

Этот проект идеально подойдёт тем, кто собирается на природу. Девайс излучает звук с частотой 31 КГц, отпугивающий комаров. Частота звука может быть настроена в диапазонах от 23 до 54 КГц, так что его можно также использовать как свисток для собак. Человеческие уши не распознают эти частоты.

Шаг 1: Приспособления и компоненты

Вот список компонентов и приспособлений, необходимых для сборки отпугивателя комаров своими руками:

  • Ардуино Уно
  • Печатная плата
  • Пьезоэлектрический диск
  • Коннекторы
  • Макетная плата (опционально)
  • Провода
  • Паяльник
  • Припой

Шаг 2: Замеры

Для проекта мы используем цифровые пины 9 и 11, вы можете использовать любые другие. Для наших нужд нам потребуется подрезать коннекторы, затем подключим их к печатной плате и разметим расположение экрана. Припаяйте коннекторы к Ардуино, для этого приподнимите повыше черные насадки. После пайки поместите плату на Ардуино и убедитесь, что всё сидит хорошо.

Шаг 3: Обрезка

После завершения пайки отрежем лишнюю часть платы, у вас должен получиться экран, такой какой вы видите на фотографии. Для выравнивания краёв можно использовать наждачку. Подключите плату к Ардуино и убедитесь, что она сидит правильно.

Шаг 4: Схема

Схема очень проста: один из пьезоэлектрических дисков подключен к цифровому пину 9, а второй к 11. Оставшиеся клеммы дисков соединены вместе и спаяны с клеммой заземления на Ардуино. Я использовал два цифровых пина для того, чтобы генерировать две разных частоты. Вы можете подключить два диска параллельно и использовать их на одинаковой частоте. Работая на одной частоте, диски будут резонировать, и радиус их действия увеличится.

Шаг 5: Код

Код для нашего электронного отпугивателя комаров вы найдёте ниже. Он очень прост и понятен. Частоту можно менять прямо в коде. 31КГц отпугивает комаров, а частота 23 — 54 используется в собачьих свистках.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Отпугиватель комаров своими руками

Чтобы бороться с надоедливыми комарами, необязательно покупать дорогие спреи, кремы или специальные устройства. Вполне возможно смастерить ультразвуковой отпугиватель комаров своими руками. Это особое приспособление имеет множество преимуществ и может быть различной формы, вида, конструкции.

Читать еще:  Прицеп кемпер или Цыганский фургон своими руками

Преимущества отпугивателей

Самодельный отпугиватель проще всего собрать радиолюбителям или людям, которые имеют понимание в современных радиодеталях. Хотя простота конструкции делает его доступным даже неопытному пользователю.

  1. Длительность использования. Его можно использовать многократно, без потери качества.
  2. Дешевизна. Стоимость такого аппарата не сильно отличается от покупного крема, но значительно дешевле, чем купить уже готовое ультразвуковое устройство.
  3. Эффективность.
  4. Многочисленные положительные отзывы пользователей, которые лично испытали отпугиватели, говорят о том, что устройство действительно работает.
  5. Мобильность. При создании прибора можно сразу же задавать его габариты. В результате есть возможность получить отпугиватель различных размеров для мобильного использования.

Сделать такое устройство несложно, самое главное правильно подобрать схему.

Возможности применения

Отпугиватель комаров своими руками

Устройство для отпугивания комаров работает по принципу особенностей восприятия насекомыми различных звуков. При сборке ультразвуковых моделей используются микросхемы специальной частоты. Она не слышна человеку, но крайне неприятна для комаров.

Отпугиватели имитируют неприятные для комаров звуки, которые похожи с летучими мышами, самцами комаров, стрекоз. Именно таких колебаний самки, которые и представляют наибольшую опасность для человека, стараются избегать.

Схем исполнения ультразвуковых отпугивателей настолько много, что они могут эффективно использоваться как для улицы, так и для помещения. Ключевую роль в этом случае играет тип источника питания устройства против комаров.

Различают стационарные и портативные варианты отпугивателей комаров. Для любителей активного отдыха и путешествий подойдут небольшие модели, а для использования в домашних условиях можно применять схемы более габаритных моделей. Рассмотрим, как правильно изготовить ультразвуковой отпугиватель от комаров.

Как изготовить

Ультразвуковой отпугиватель от комаров своими руками

Для сборки будут использоваться только простые элементы, которые всегда можно приобрести в специализированных магазинах по приемлемой цене. В основе конструкции лежат электронные схемы. Именно они являются сердцем прибора. Можно применить одну из самых распространенных микросхем к555ла3 или купить другую плату, сделать ее самостоятельно, вытравив дорожки на специальном полотне.

Процесс изготовления печатной платы включает следующие этапы:

  1. Распечатать рисунок с дорожками.
  2. Вытравить на микросхеме заготовку в растворе хлорного железа.
  3. Зачистить.
  4. Покрыть флюсом-гелем.
  5. Облужить.

После этого можно приступать к спайке отпугивателя от комаров по выбранной схеме.

Чертеж ультразвукового изобретения включает также следующие элементы:

  1. Источник питания. Им может стать обычная батарейка.
  2. Источник звука.
  3. Биполярные транзисторы.
  4. Конденсаторы.
  5. Переменный транзистор.
  6. Тумблер для приведения прибора в работу.

Схема ультразвукового отпугивателя комаров

На рисунке представлена примитивная схема ультразвукового отпугивателя комаров.

  1. VT1 — МП36 — МП38
  2. VТ2-МП40-МП42
  3. R1-СПЗ-б,СПО 100кОм
  4. R-100кОм
  5. R -10 кОм
  6. С1. — 3300 мкФ
  7. В1. -телефонный капсюль.
Читать еще:  Реле для поворотников своими руками

Радиус действия отпугивателя, изготовленного по указанной схеме, составляет около 1 метра.

Отзывы

Удалось мне самому собрать ультразвуковой отпугиватель комаров. Схему брал из интернета самую простую. Работает от обычной батарейки. По стоимости весь прибор обошелся не дороже 150 рублей. Пробовали применять средство от комаров на природе, в походе, остались довольны.

Муж соорудил мне такую штуку, чтобы избавиться от комаров на даче. Использовала каждый вечер на протяжении всего лета и очень довольна.

Собрали ультразвуковой отпугиватель в начале лет по схеме к555ла3. Применяли только во время вылазки на реку. Чтобы прибор начал работать, приходилось искать нужную частоту. Почему на разных местах значения отличались, но после настройки все работало.

Таким образом, соорудить простой отпугиватель при помощи транзистора доступно даже новичку. После недолгой тренировки и сноровки, каждый сможет оценить эффективность работы устройства.

Как сделать отпугиватель комаров своими руками

Каждый год мы покупаем множество средств, которые могут защитить нас от комаров. Это всевозможные кремы, мази, спреи, розетки, спирали и т.д. Однако, все это стоит немалых денег. Чтобы немного сэкономить мы предлагаем вам сделать отпугиватель комаров самостоятельно из подручных средств. Не затратив при этом много времени.

Для первого варианта отпугивателя нам понадобится:
— спички;
— металлическая пластинка;
— пластинка от комаров;
— круглая плоская свечка;
— плоскогубцы.

Первый вариант хорошо применим дома или на улице при полном отсутствии ветра.

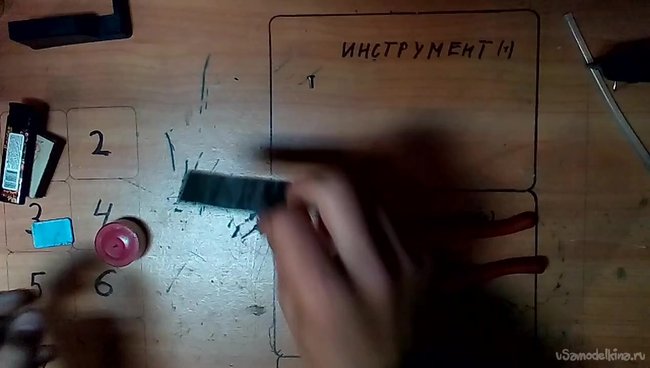

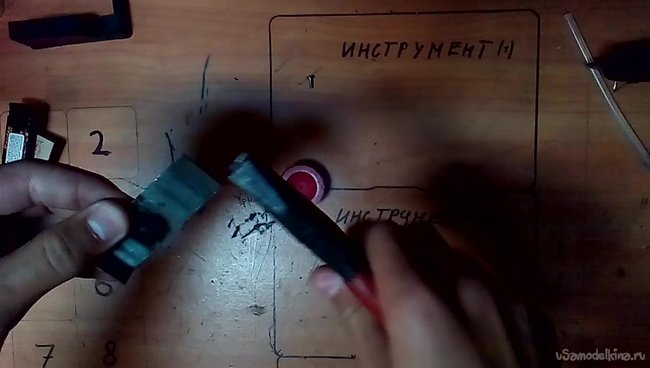

Берем металлическую пластинку и плоскогубцами загибаем ее с двух сторон на угол 90°. Чтобы у нас получилось некое подобие уличной скамейки без спинки.

Затем с одной стороны мы еще раз подгибаем один край. У нас получится наклонная плоскость.

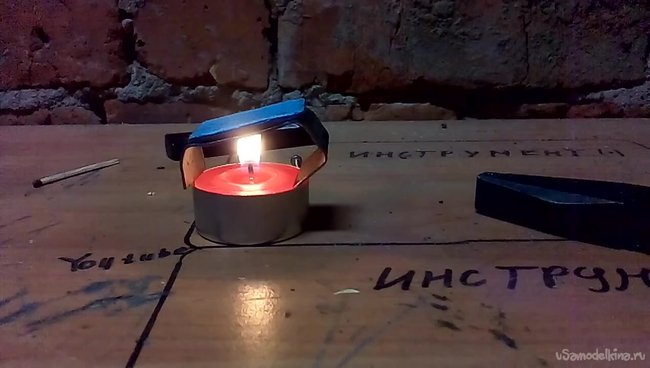

После этого нашу выгнутую металлическую пластинку мы ставим на металлический корпус зажженной свечи и сверху кладем пластинку от комаров.

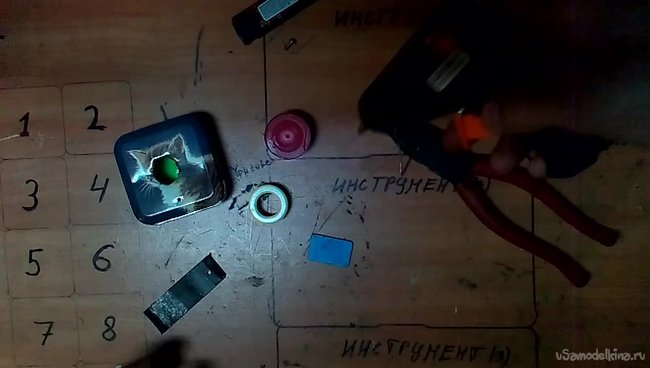

Для второго варианта отпугивателя нам понадобится:
— коробочка с металлической крышкой;
— металлическая пластинка;
— ферритовое кольцо:
— пластинка от комаров;
— круглая плоская свечка;
— плоскогубцы;
— спички;
— клеевой пистолет:
— болтик и гайка.

Второй способ можно применять на улице даже во время ветра.

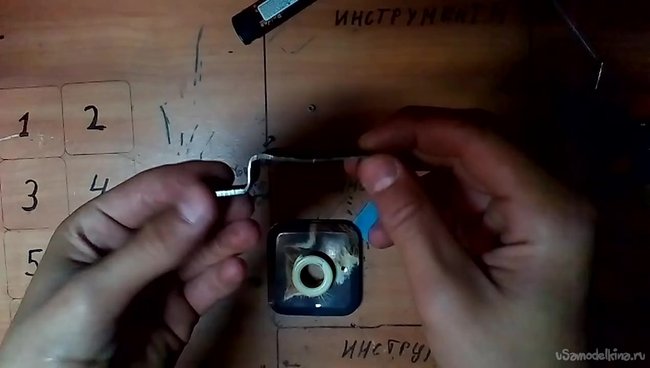

Берем металлическую пластинку и с одного конца проделываем маленькое отверстие. Затем плоскогубцами загибаем его. После этого делаем еще один загиб с той же стороны, чтобы на оставшейся части пластины поместилась наша пластинка от комаров. Еще раз загибаем кончи пластины так, чтобы он фиксировал ее.

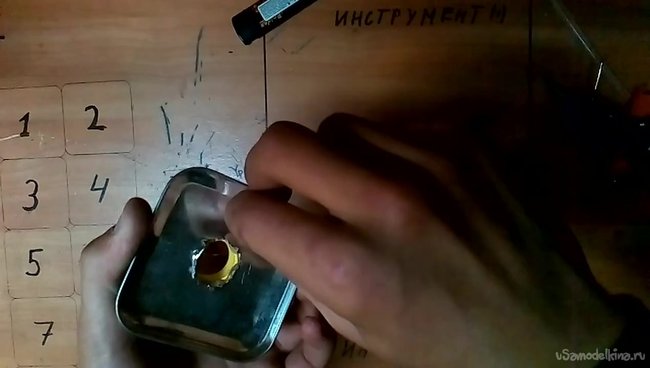

В металлической крышке посерединке вырезаем круглое отверстие, а также еще одно маленькое с краю.

Теперь ферритовое кольцо нам нужно приклеить на крышку совместив большим отверстием. В качестве такого кольца можно использовать неширокий кусок любой пластиковой трубы.

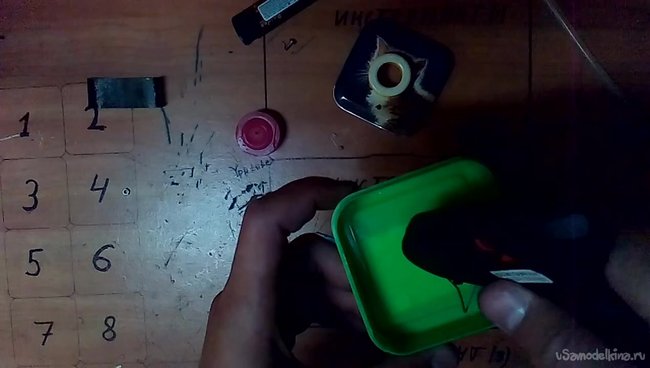

Металлическую подставку от свечки мы приклеиваем внутрь корпуса коробочки ровно посередине. Вставляем свечку, закрываем крышку и проверяем: насколько точно фитиль свечи попадает в центр отверстия. Пока клей полностью не высох – центрируем корпус свечки.

Читать еще:  Подставка для ножей с наполнителем своими руками

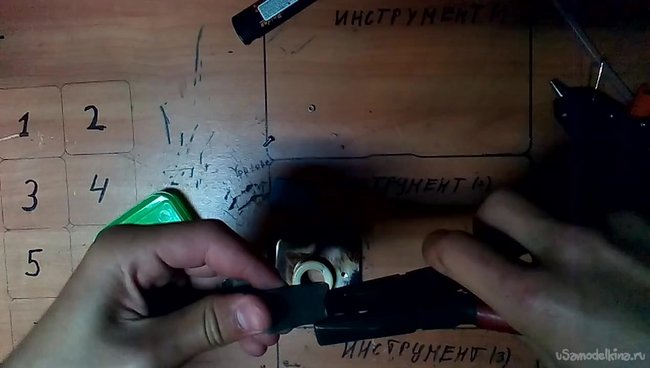

Затем мы берем нашу металлическую пластинку, вставляем в отверстие болтик и крепим к крышке гайкой.

После этого зажигаем свечку и закрываем крышкой. Если свечка гаснет – сделайте несколько отверстий в крышке.

Отпугиватель комаров своими руками

Ультразвуковой отпугиватель комаров своими руками можно изготовить самостоятельно, руководствуясь схемой. Необходимы минимальные знания физики, немного времени и усилий.

Принцип действия

Производители ультразвуковых отпугивателей утверждают, что приборы действуют на насекомых, благодаря специальным звуковым частотам. Человеческое ухо их не улавливает, но комаров звуки отпугивают.

Устройство для отпугивания комаров продуцирует звуковые волны, подобно колебаниям полета стрекозы, летучей мыши или же повторяет звуки самца комара. Для человека особую опасность представляют самки. Они питаются кровью, чтобы дать жизнь новому потомству. После оплодотворения женские особи стараются избегать встречи с самцами, поэтому писк комара их отпугивает.

Отпугиватели насекомых своими руками

Вычислить, какой ультразвук будет вырабатывать самодельное устройство непросто, но, по словам пользователей, схема ультразвукового отпугивателя комаров правильная и эффективная.

Пример схемы

Изготовить аппарат, вырабатывающий звук определенной частоты под силу физикам. Но пользуясь их чертежами, сделать эффективный аппарат удастся в течение часа.

Электронные схемы ультразвукового отпугивателя показывают цепочку, по которой должны подсоединяться составляющие устройства.

Электронная схема ультразвукового отпугивателя

На микросхеме обозначения означают следующее:

  • R1-R5 – резисторы постоянного тока с мощностью 0,25 Вт;
  • VD1 – диод для защиты прибора от замыкания, неправильного подключения;
  • BQ1 – излучатель, производящий ультрачастотный звук;
  • VT1-VT2 – биполярные транзисторы;
  • R6 – переменный резистор;
  • С1-С2 – конденсаторы;
  • S1 – тумблер для включения, выключения.

Все составляющие чертежа располагаются на печатной плате, понадобятся аккумуляторы либо батарейки, чтобы использовать для улицы. Блок питания с напряжением до 12 В.

Фото уже собранного устройства

Регулировать частоту звука можно с помощью переменного резистора R6. Самодельный отпугиватель используют в помещении либо на улице.

Можно применять микросхему К555ЛА3 с хорошими частотными характеристиками, низким потреблением электрической энергии. В схеме всего 4 детали.

Микросхема К555ЛА3

Обозначения аналогичные. Собирается на макетной плате. Сигнал вырабатывает конденсатор С1, если нужно его изменить, регулируют с помощью переменного резистора R6. Ультразвуковой отпугиватель делается за несколько часов при минимальных знаниях физики.

Недостаток самодельных приборов заключается в минимальном радиусе действия, узком диапазоне вырабатываемых частот.

Если у кого-то возникает интерес, сработает или нет, можно потратить несколько часов своего свободного времени, изготовить ультразвуковой отпугиватель. Но, намного проще купить уже готовый прибор по доступной цене с аналогичным, а то и еще лучшим действием.
