Дачная кирпичная печь своими руками

Содержание

Дачная кирпичная печь своими руками


В холодное время года на даче или в селе не обойтись без печи. Ведь с помощью нее удобно приготовить пищу и прогреть помещение, используя общедоступный вид топлива — дрова. Чтобы построить простую печь, не нужно быть профессионалом, достаточно знать основы физики, иметь прямые руки и хоть немного разбираться в видах печей, их устройстве. В этой статье мы рассмотрим, как самому можно соорудить небольшую печь для дачи. Такая печь будет иметь плиту и варочную камеру для приготовления пищи, а также сможет обогревать помещение, в котором установлена.

Материалы и инструменты для строительства печи:

Материалы:
— красный кирпич 500 штук и плюс еще 600 штук для трубы;
— красная глина (будет нужно 6-8 ведер);
— 0.5 кубических метра песка;
— 3-4 мешка цемента;
— вода.

Металлические элементы:
— топочная и поддувальная дверцы;
— три дверцы для очистки дымохода;
— колосник;
— 4 чугунные задвижки;
— чугунная плита (размеры 710×410 мм);
— два стальных уголка размером 55×55×3300 мм;
— четыре стальных уголка размером 45×45×850 мм;
— четыре алюминиевых уголка размером 45×45×1550 мм;
— два алюминиевых уголка размером 25×25×1200 мм;
— восемь стальных полос 370×60×2 мм.

Необходимые инструменты:
— прямоугольная кувалда;
— остроугольная кувалда;
— комбинированная кельма;
— деревянная и металлическая трамбовка;
— шаблон для разметки проемов и кладки каналов;
— молоток-кирочка;
— лопатка для раствора;
— расшивки для вогнутых и выпуклых швов;
— причальные скобы (из металлического прута с защелкой и оцинкованного листа со шнуром);
— уровень;
— рулетка;
— отвес;
— складной метр;
— угольник.

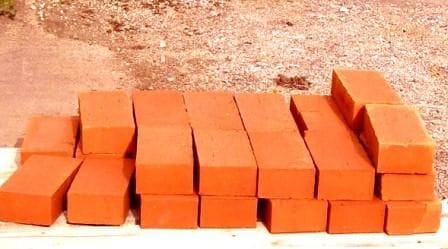

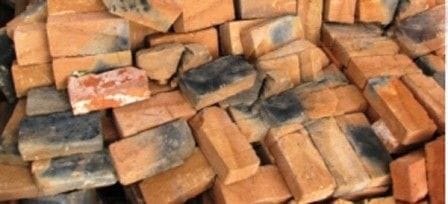

Надежность печи напрямую зависит от выбранного кирпича. В первую очередь он должен быть прочным, иначе печь долго не прослужит. Прочность кирпича можно определить по цвету, если он имеет фиолетовый оттенок, значит, кирпич пережгли. Если кирпич оранжевого цвета, то его, скорее всего, слишком слабо обожгли. Если по качественному кирпичу ударить молотком, должен быть слышен чистый звук, а на цвет такой кирпич розовый.
Автор для таких работ рекомендует использовать витебский кирпич. На кирпичах не должно иметься сколов и трещин, по крайней мере, они не желательны. Еще хорошо, чтобы все кирпичи были одного размера. Если так вышло, что при покупке попались дефектные кирпичи, их не следует применять при строительстве дымохода и топки.

Устройство русской печи таково, что она имеет фундамент. У автора в качестве фундамента используется котлован с глубиной в 1 метр с использованием песчаной подушки толщиной 11 см. Верхняя часть котлована была залита бетоном. По техникам пожарной безопасности фундамент должен находиться от стены дома на расстоянии не менее 250 мм.

Процесс сборки печи:

Шаг первый. Выкладываем первый ряд

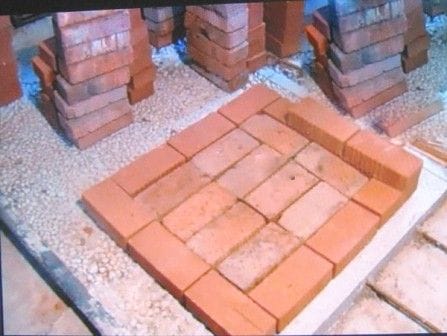

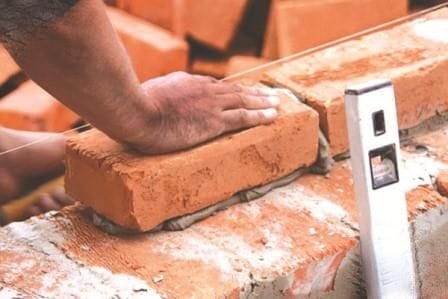

Сперва нужно на подготовленный фундамент выложить первый ряд кирпичей. В итоге должен получиться правильный четырехугольник. Точность здесь чрезвычайно важна, так как от этого будет зависеть, как ровно будет построена вся печь. Первый слой сначала укладывается без раствора, горизонтальность ряда можно проверить при помощи уровня. Важно отметить, что каждый ряд собирается строго по чертежам, созданным ранее. У автора получилось всего 20 рядов.


Шаг второй. Гидроизоляция
На следующем этапе автор делает гидроизоляцию, для таких целей подойдет рубероид. Всего понадобится три слоя. Материал кладется поверх выложенного ряда кирпичей. Ну а после этого можно приступать к выкладыванию второго ряда кирпичей, который по правилам кладки принято называть первым. При выкладывании каждого ряда важно проверять его горизонтальность.

Шаг пятый. Дальнейший процесс сборки

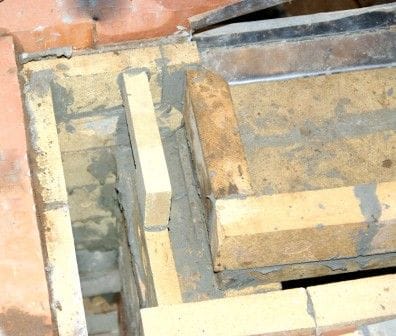

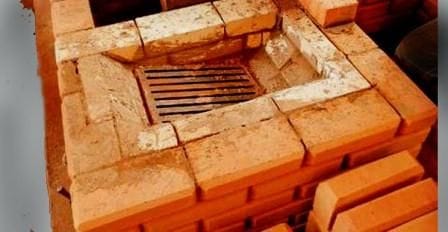

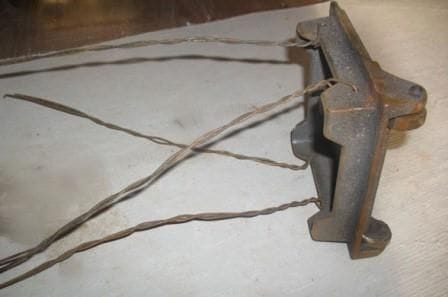

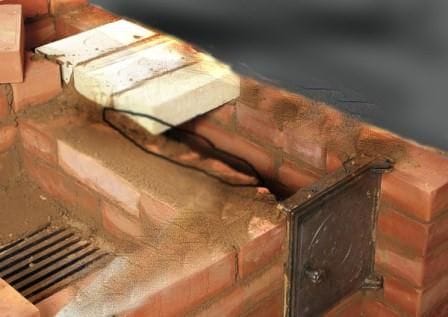

Теперь можно устанавливать дверь топки, понадобится проволока либо специальные скобы. Чтобы дверка могла свободно открываться, ее нужно обвернуть асбестовым шнуром. Далее выкладывается пятый ряд, кирпичи устанавливаются плашмя.



Чтобы в печь можно было устанавливать противни, в варочной камере устанавливаются специальные стальные полоски. Их нужно монтировать после 14 ряда через каждых два. За швы можно выступать на расстояние до 20 мм.

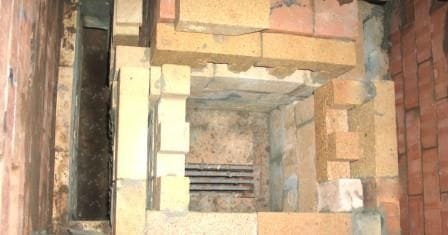

После того, как будет выложен двадцатый ряд, над дверцей варочной печи устанавливается уголок размером 55×55 мм. Далее из этого же уголка устанавливается рамка ребром вверх, а также лист вытяжного канала толщиной 2 мм (отверстие 120Х120 мм)

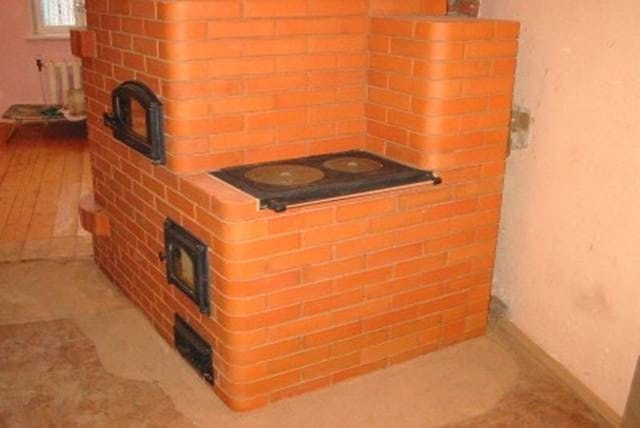

После того, как печь буде построена, можно убирать строительный мусор и извлекать вышибные кирпичи. Затем начинаются малярные работы. Печь нужно поштукатурить и побелить. Для создания штукатурной смеси можно взять глину и песок в соотношении 1 к 2, добавить 0.1 часть асбеста и одну часть цемента. Перед тем, как наносить раствор, нужно подождать, пока ее поверхность станет сухой. Первый слой будет жидким и не толстым, а второй, когда первый схватится, можно наносить уже более толстый.

Читать еще:  Копилка из дерева своими руками

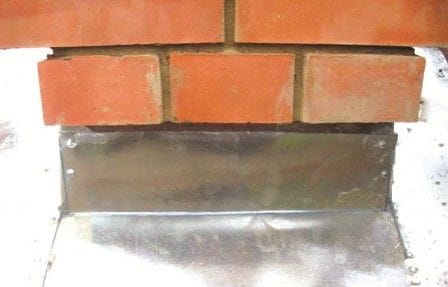

Чтобы скрыть щель между полом и первым рядом кирпичей, устанавливается подтопочный металлический лист. По периметру печи можно установить плинтус.

Топить печь сразу не рекомендуется, ей надо дать постоять примерно неделю. Ведь чем медленнее сохнет раствор, тем крепче он становится. Потом нужно потихоньку прогревать печь при помощи щепок, пока она полностью не просохнет. Если сразу сильно натопить печь, она может дать трещину.
Если есть желание защитить углы печной кладки, то их можно отделать уголком. Еще таким же образом можно изнутри оборудовать варочную камеру.

Кирпичная печь — не лучший вариант для дачи.

Несмотря на то, что я строю, в основном, кирпичные печи , я по честному, не могу умалчивать про их недостатки.

И всё чаще, пытаюсь отговорить дачников от кирпичной печи.

Для дома, в котором хозяева живут постоянно, а не наездами, теплоёмкость это благо, но для дачи большой недостаток.

Причина неудобства теплоёмкой печи для летней дачи кроется в инерции.

Инерция кирпичной печи это, её основное достоинство и одновременно недостаток.

Тепловая инерция – это термин, используемый в основном в инженерном и научном моделировании теплопередачи, и обозначающий совокупность свойств материала, связанных с теплопроводностью и объёмной теплоёмкостью.

Иными словами, тепловая инерция характеризует способность сопротивляться изменению температуры за определённое время.

Именно сопротивление кирпича изменению температуры, будет мешать дачнику нагреть свой дом быстро.

Для накопления кирпичом тепла и передачи его наружу печи требуется значительное время.

Из за этого, для правильной работы теплоёмкой печи, важно соблюдать отопительный режим .

Особенно явно, этот недостаток проявляется, если нужно нагревать кирпич из минусовых температур.

Непонимание этого свойства приводит к перетопам и разрушению теплоёмких печей.

Зимой дачник, приезжая в холодный дом, получает печь с промёрзшими стенами.

Времени и энергии на разогрев «ледяного» кирпича нужно значительно больше.

Дачник начинает кочегарить печь пока корпус не нагреется и это варварство, в итоге, приводит к перетопу , трещинам в кладке и выгоревшим кирпичам.

Большинство теплоёмких печей имеют в характеристиках маленькое примечание:

«ПЕЧЬ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ».

Эта характеристика крайне важна,т.к. она указывает на то что печь имеет ограничение по времени топки.

Ограничение времени топки, большинства кирпичных печей, около полутора часов за один цикл.

Циклом мы называем полный круг времени от начала топки до следующей топки печи.

Между топками теплоёмкая печь отдаёт накопленное тепло.

Почему нельзя топить кирпичную печь дольше.

Здесь снова играет большую роль инерция.

Вся суть в том, что через полтора часа полноценной топки печи, в каналах уже достигнута температура 200-250 градусов.

Внутренняя поверхность кирпича, так же, разогрета почти до этой температуры.

Разница между температурой газов и температурой внутренней поверхности кирпича небольшая.

Дальше, кирпич, уже не так активно принимает тепло.

В основном, дальнейшая топка печи малоэффективна, т.к. основная часть тепла летит в трубу.

При этом, в наиболее близких к огню местах, печь испытывает температурные перегрузки, это приводит к разрушению кладки и кирпича.

Я, лично, видел несколько печей с разрушенным перетопами огнеупорным кирпичом. Но, это уже, особо запущенные случаи.

Несмотря на высокую температуру внутри печи, на внешней поверхности этой температуры ещё не ощущается.

Виной всему инерция.

Около 40 минут требуется кирпичной печи, чтобы только начать, потихоньку, передавать тепло.

Осознайте: «инерция» и «потихоньку».

Если бы не инерция, то печь нагревалась бы в разы быстрее и отдавала бы тепло сразу.

Инерция спутница теплоёмкости.

Вот, наберёт печь тепла за пару дней пребывания дачника в доме, но не заметит этого наш хозяин, т.к. отправится в воскресенье домой, в городскую квартиру.

А печь остаётся старательно отапливать дом ещё пару дней.

И знает об этом только барабашка.

Кстати одного домового я встречал во время строительства печи.

Дачнику важна скорость обогрева дома.

Инерция кирпичной печи не даст согреть воздух в доме быстро.

Но она даст долгое тепло когда вы печь разогреете.

Зачастую, для дачи, важнее скорость обогрева нежели инерция.

Хорошая чугунная или стальная печь это именно то что нужно для дачи.

Приезжает дачник в холодный дом, растапливает металлическую печь и через пол часа, снимает и куртку и шапку и свитер, а иногда и остальную одежду т.к. становится просто жарко.)))

Но инерции нет и перестав такую печь топить, снова можно замёрзнуть.

Здесь, конечно, всё индивидуально и комфортность от существования с такой печью зависит от многих факторов.

Важна и утеплённость дома и грамотная вентиляция и правильно подобранная печь.

Во многих случаях, дачнику легче живётся с буржуйкой, чем с теплоёмкой печью.

Выбор между теплоёмкой и не теплоёмкой конструкцией печи должен основываться на конкретных задачах и условиях.

Если, для вас, важна инерция, выбирайте кирпичную или каменную теплоёмкую печь.

Ну, а если, инерция не важна, то лучше выбирать металлическую печь или кассетный камин .

Спасибо за интерес к материалу.

Надеюсь эта информация была полезной для вас.

Печь из кирпича: правила проектирования, особенности кладки и чертежи

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Читать еще:  Органайзер для ленточной наждачной бумаги своими руками

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Маленькая кирпичная печка для дачи своими руками

Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

Хурма (лат. Diospyros)

Тропическое и субтропическое вечнозеленое дерево с мясистыми оранжевыми плодами, имеющими характерный вяжущий вкус. Выращивают хурму преимущественно в теплых регионах либо в закрытых помещениях.

К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива — все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению — её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Схема порядовки кирпича для печки

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

  • красный керамический полнотелый кирпич — 700 шт.;
  • решетка колосника — 1 шт.;
  • топочная дверка — 1 шт.;
  • дверка поддувала — 1 шт.;
  • дверки каналов очистки от сажи — 2 шт.;
  • задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Читать еще:  Подарок на 8 марта. Простое светодиодное сердце своими руками

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Схема фундамента печки для дачи из кирпича

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Подготавливаем фундамент печи для дачи своими руками

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Строим печь на даче: фото испытаний глиняного раствора

Подготовка кирпича и глины

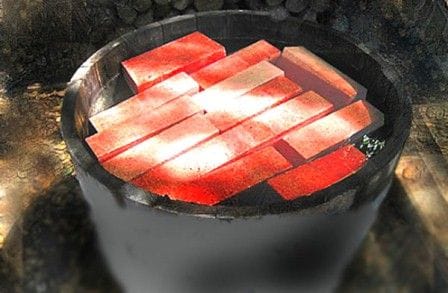

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Выкладываем печь для дачного дома своими руками

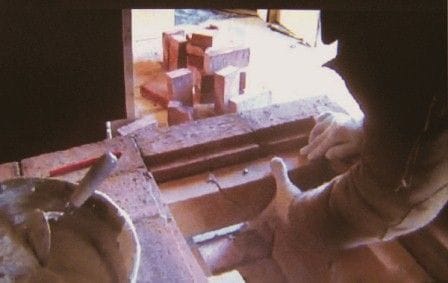

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером.
