Установка электромотора на велосипед (цена вопроса 100$)

Содержание

Установка электромотора на велосипед (цена вопроса 100$)

Материалы и инструменты для самоделки

Инструменты

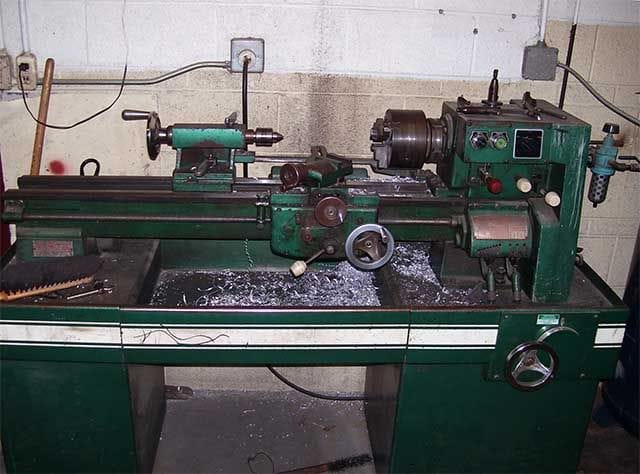

1. Обязателен токарный станок.
2. Сварочный аппарат.
3. Основной рабочий инструмент, типа тисков, плоскогубцев, ножовки и так далее.
4. Штангенциркуль (нужен большой).
5. Ключ для снятия трещотки.
6. Инструменты для разборки цепи.
7. Шлифовальный станок.
8. Инструмент для резки металла (гидравлические ножницы «Пиранья», подойдет ацетиленокислородная горелка и другое).

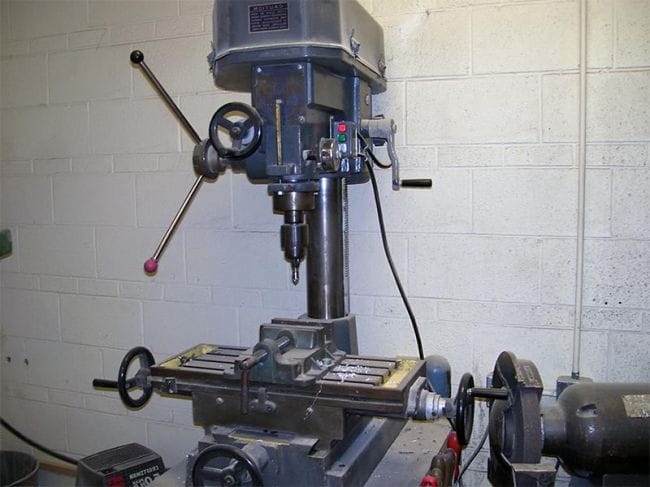

В качестве дополнительного инструмента будут нужны V-образный блок, плоскошлифовальный станок, плашки и метчики, фреза.

Материалы (не считая очевидных):
— металлический уголок;
— клиновой ремень;
— два шкива под клиновой ремень, один на 4″, а второй на 1″ (их можно купить);
— стальная круглая болванка (диаметр 0,5″ — 1″);

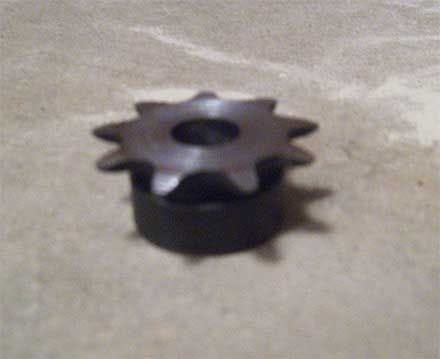

— звездочка ANSI #40 на 9 зубьев.

Все размеры напрямую зависят от размеров велосипеда и желаемой скорости.


Пару слов о велосипеде и двигателе

Сперва начнем велосипеда, найти его сегодня не составит труда. Для этих целей вполне подойдет старенький велосипед, который можно купить за небольшие деньги. Лучше всего, чтобы велосипед имел как можно большее количество передач. Это позволит переключаться при езде и тестировании на оптимальные режимы работы двигателя. Это позволит ездить экономично и быстро.

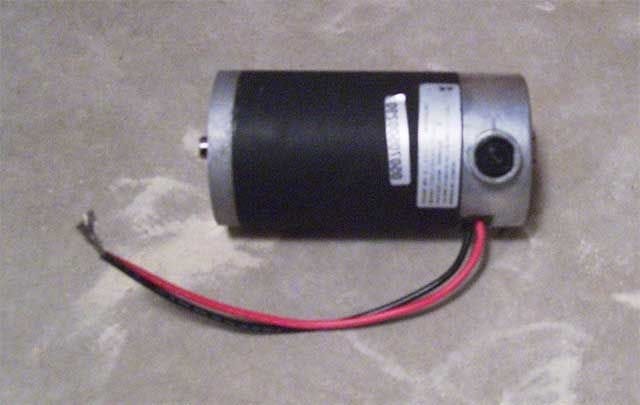

Что же касается электродвигателя, то для этих целей хорошо подойдет старое колесо с электродвигателем, которое было у автора. Если такового не имеется, то подходящий силовой агрегат можно найти в старых моторизированных инвалидных колясках. Здесь же есть аккумуляторы, которые тоже будут нужны для самоделки.

Процесс сборки самоделки:

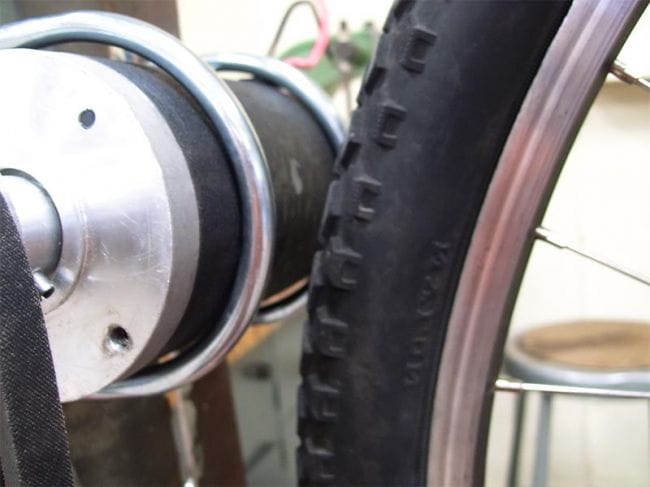

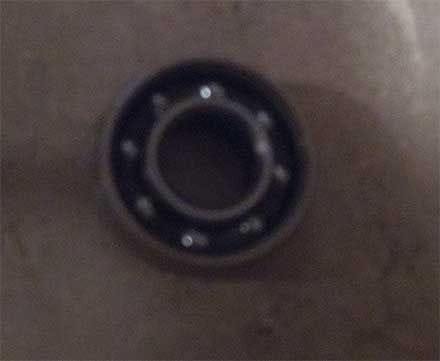

Шаг первый. Делаем наружное кольцо подшипника

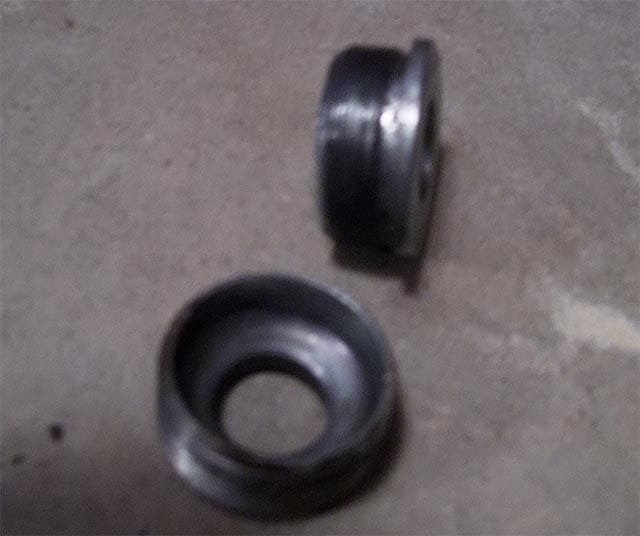

У автора наружное кольцо подшипника уже было на велосипеде, поэтому изготавливать его не понадобилось. Его можно изготовить и самому, при этом не обязательно делать резьбу, его можно прикрутить к каретке с помощью винтов.

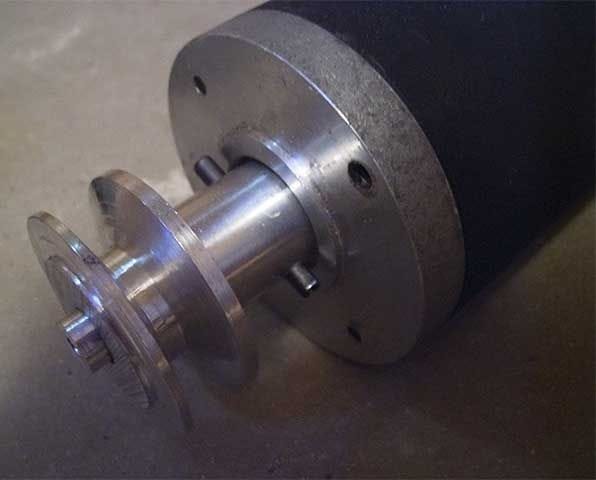

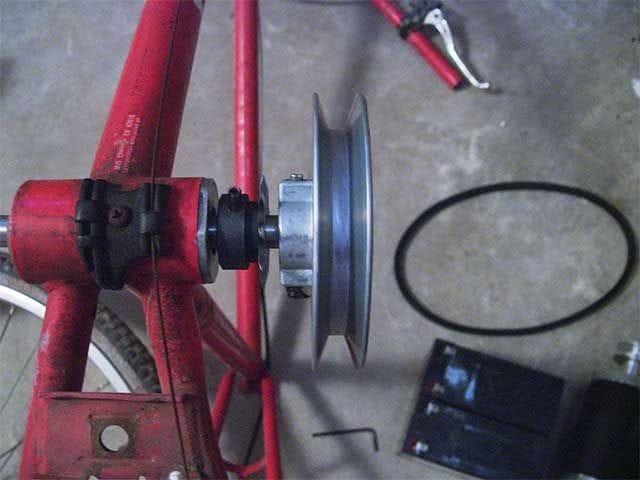

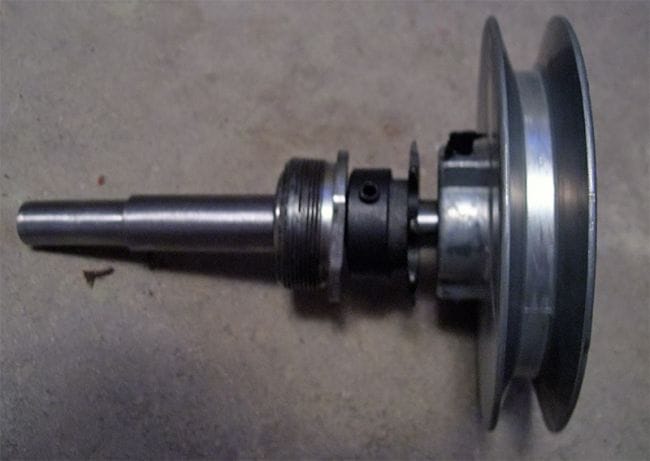

Шаг второй. Промежуточный вал и звездочка

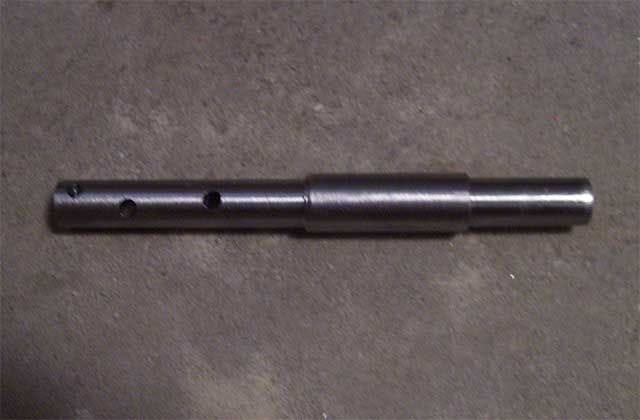

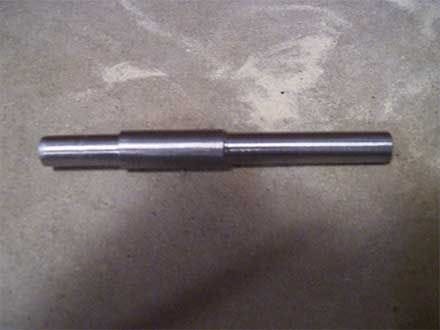

Размеры промежуточного вала для каждого велосипеда отличаются. Этот элемент вытачивают на токарном станке. На промежуточный вал устанавливается небольшая звездочка, которая передает движение от вала на заднее колесо через велосипедную цепь.

Читать еще:  Небольшой токарный станочек на 12В

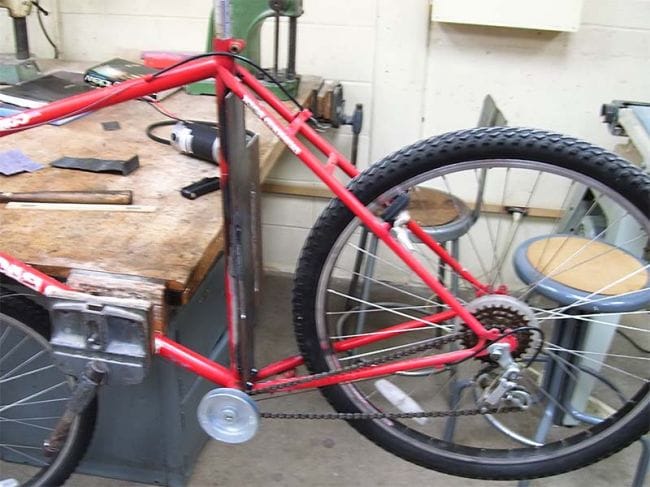

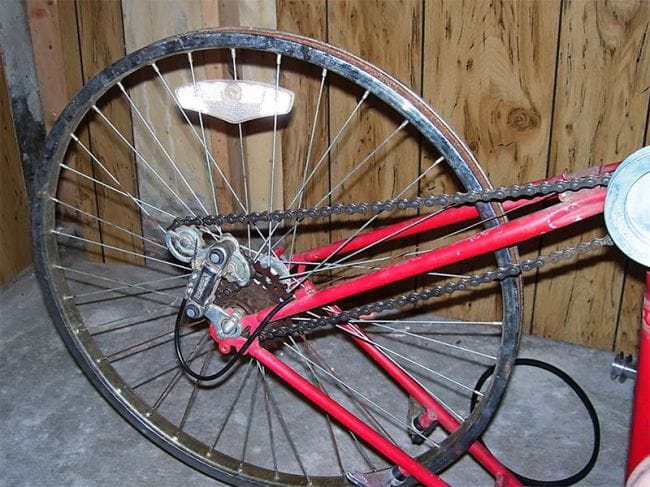

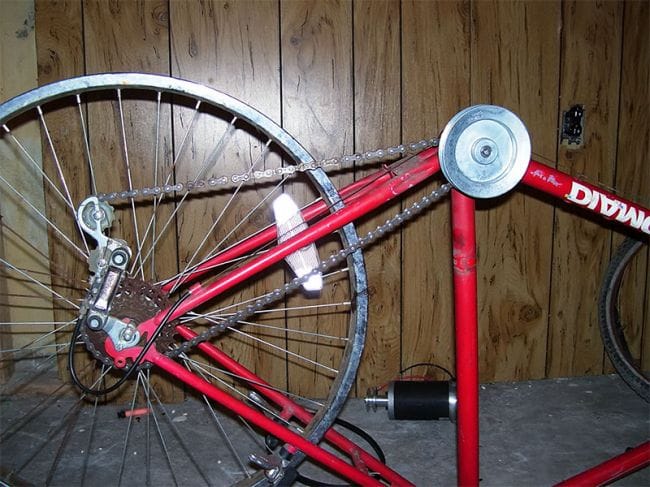

После сборки конструкции, велосипед нужно перевернуть вверх колесом и прокрутить за промежуточный вал. Этим нужно проверить, не слетает ли цепь с велосипеда. Если это так, то возможно ведущая звездочка на валу прикреплена криво, имеет не тот шаг или слишком широкая. Также не должно быть никаких подклиниваний, иначе батарея будет садиться существенно быстрее.

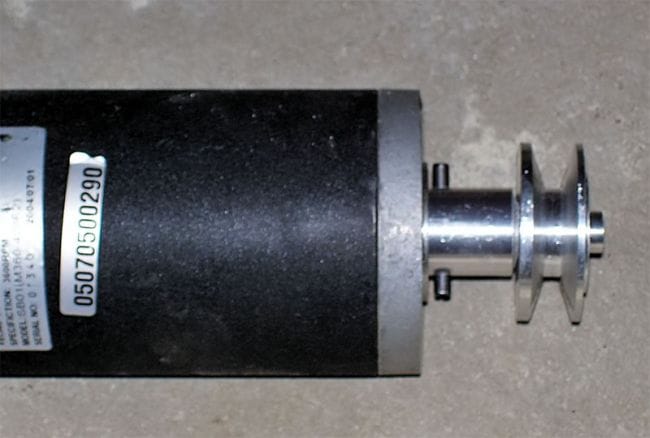

Шаг шестой. Подготовка и установка двигателя

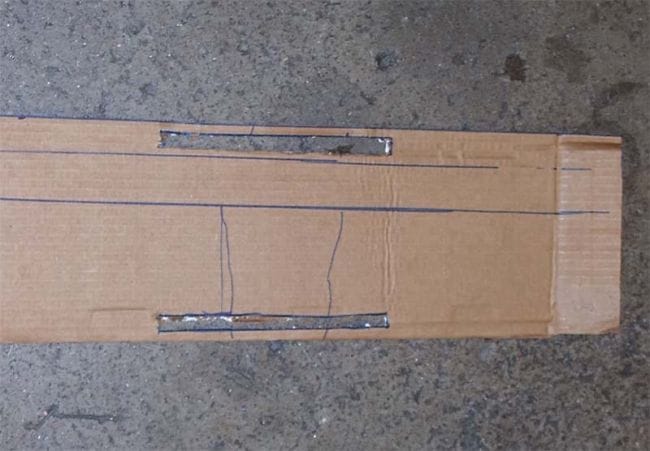

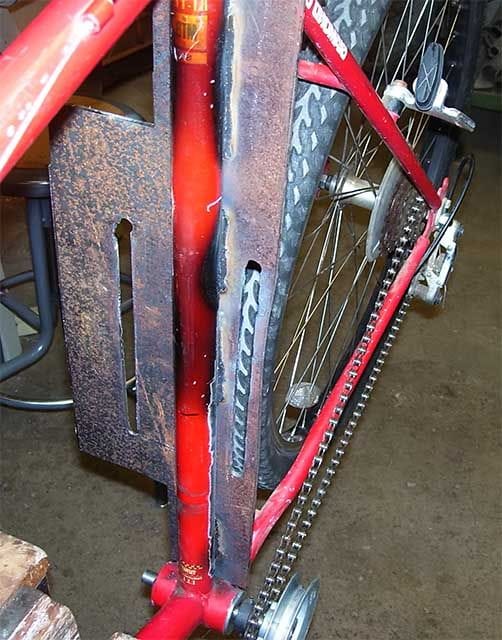

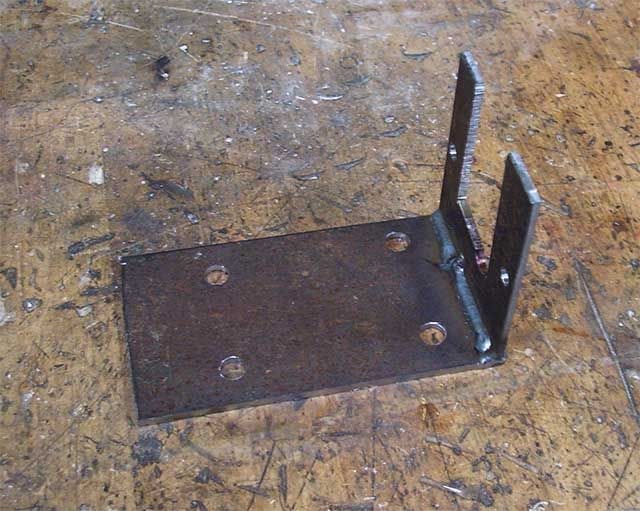

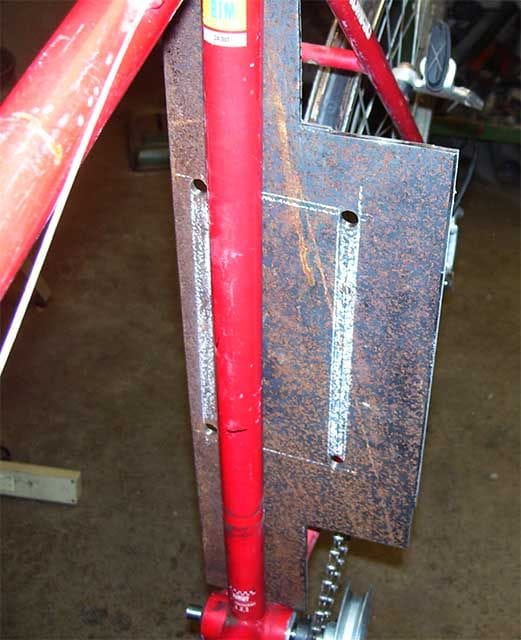

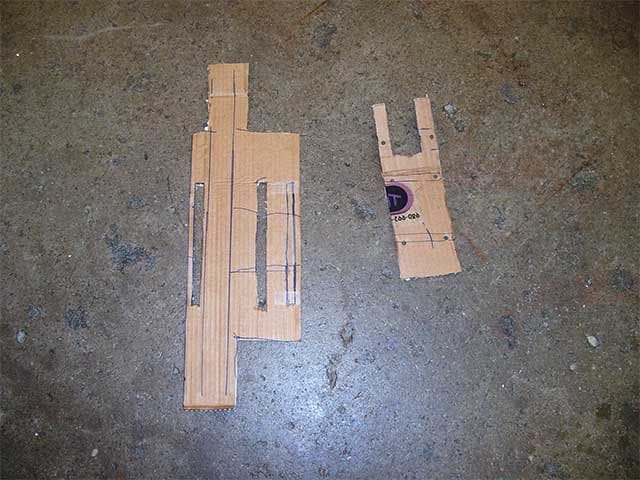

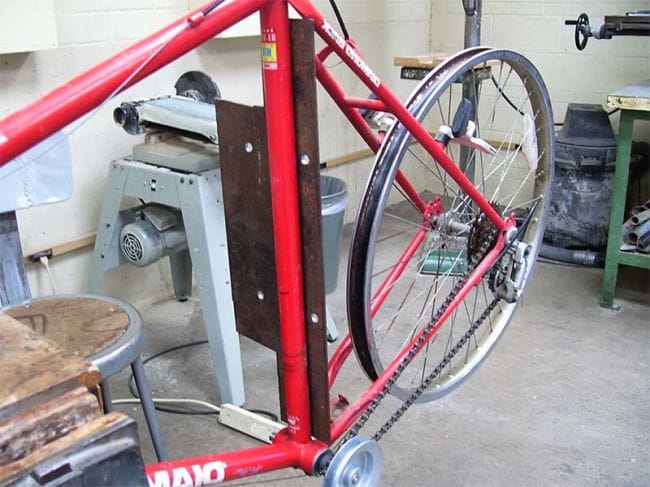

Двигателя устанавливается на велосипед при помощи специального кронштейна, который вырезается из стального листа и затем приваривается к раме велосипеда. Сперва нужно изготовить картонный макет, это позволит определиться с тем, как и где будет устанавливаться двигатель, а также аккумуляторы и другое оборудование. Автор рекомендует установить двигатель позади подседельного штыря.

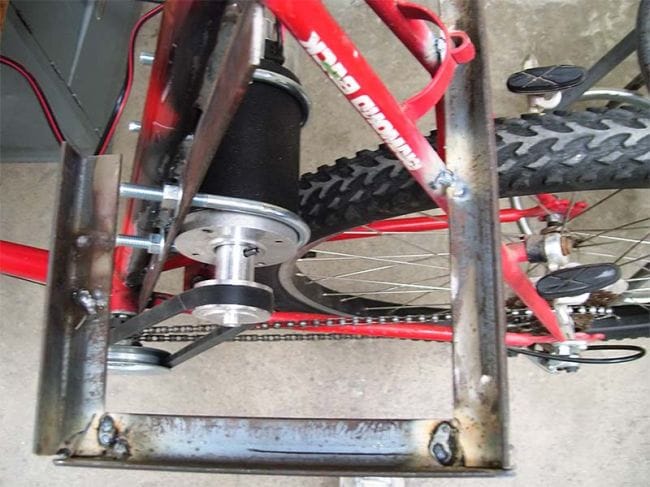

Ну а затем в необходимом месте приваривается поддон из стального уголка по размерам аккумулятора. Сюда-то потом и устанавливается батарея. Поддон нужно приварить хорошо и сам он должен быть достаточно крепким, так как к весу аккумулятора при езде будут прибавляться еще и вибрации.

Заключение
Что касается электроцепи, то здесь нет никаких навороченных контроллеров, она состоит всего из двигателя, аккумулятора и переключателя. Скорости переключаются при помощи стандартной велосипедной кассеты. В большинстве случаев сегодня встречаются задние кассеты на 7 звездочек, что будет давать 7 скоростей на электровелосипеде.
